Lääketieteellisen koneistuksen toimittajaa ei valita pelkästään konemäärän perusteella. Yhdysvaltain laitetiimit tarvitsevat todisteita siitä, että toimittaja pystyy säilyttämään vaaditun geometrian, säilyttämään materiaalin identiteetin, dokumentoimaan tarkastustuloksia, suojaamaan kontrolloituja CAD-tietoja ja kommunikoimaan nopeasti, kun piirustusta ei voida valmistaa sellaisena kuin se on julkaistu.
Sanluo Precision on Shenzhenissä Kiinassa toimiva tarkkuus-CNC-lääketieteellisen koneistuksen valmistaja ja toimittaja. Sen ilmoitettuihin ominaisuuksiin kuuluvat viisiakselinen koneistus, sorvaus-jyrsintä, sveitsiläiset ja keskityssorvityöt, CNC-sorvaus, tarkkuushionta, EDM, lanka-EDM, lasertyöstö ja mikrotyöstö. Yritys tukee räätälöityjä osia yksiosaisesta kehitystyöstä suuremman volyymin tuotantoon ja listaa lääketieteellisiä sovelluksia, kuten tekonivelen kuulapäät, selkärangan fuusiokomponentit, lääketieteelliset ruuvit, kirurgiset työkalut, verisuoniosat, tekosydänkomponentit, diagnostisten laitteiden osat ja ultraäänianturiin liittyvät osat.
Käytännön kysymys ei ole vain: "Voiko tämä kauppa tehdä osan?" Kyse on siitä, pystyykö myymälä valmistamaan osan toistuvasti, todistamaan valmistamansa ja reagoimaan oikein, kun tuotanto paljastaa suunnittelun tai prosessin heikkouden.
Sanluo Precision kuvailee lääketieteellistä koneistuspalveluaan koko prosessin tekniseksi palveluksi, joka alkaa tuotekehityksestä ja ulottuu massatuotantoon. Sen ilmoitettu työnkulku käyttää CAD/CAM/CAE-työkaluja, CATIA-mallinnusta, Mastercam-ohjelmointia, ANSYS-analyysiä ja tuotannonohjausta MES:n kautta. Tämä yhdistelmä on merkityksellinen silloin, kun osa on vaikea kiinnittää, siinä on syvät sisäiset piirteet, se sisältää ohuita seiniä tai vaatii useita toimenpiteitä samankeskisyyden säilyttämiseksi.
Anna piirustuksen tarkistusta varten alkuperäinen CAD-tiedosto, kun se on sallittu, julkaistu piirustus, versiohistoria, materiaalispesifikaatio, odotettu vuosimäärä ja kaikki tunnetut toiminnan kannalta kriittiset ominaisuudet. Pyydä toimittajaa tunnistamaan työkalujen käyttöongelmia, tukemattomat seinät, terävät sisäkulmat, vaikeat peruspisteet, purseriskit ja ominaisuudet, jotka saattavat vaatia EDM:ää, hiontaa tai toissijaista toimenpidettä. Hyödyllisen DFM-tarkistuksen pitäisi johtaa tiettyihin ehdotettuihin muutoksiin, ei yleiseen lausuntoon, että osa on "koneistettavissa".
Prototyyppien tuesta tulisi keskustella myös kaupallisin ehdoin. Varmista, käytetäänkö ensimmäisessä artikkelissa samaa materiaaliluokkaa, koneita, työkalujen lähestymistapaa, tarkastuslaitteita ja tuotantoon tarkoitettua viimeistelyreittiä. Toisella prosessilla tehty prototyyppi saattaa todistaa suunnittelun, mutta kertoo vähän toistettavuudesta äänenvoimakkuudella. Sanluo toteaa, että se tukee yksiosaisia tilauksia sekä suuria ohjelmia, joten ostajien kannattaa kysyä, miten valmistussuunnitelma muuttuu näiden vaiheiden välillä.
Tarjouspyyntösi tulee tunnistaa tarkka materiaaliluokka ja kunto, ei vain "ruostumaton teräs" tai "titaani". Sanluo luettelee tuettujen materiaaliensa joukossa implantti- ja interventiolaatuiset ruostumattomat teräkset, titaaniseokset, korkean lämpötilan metalliseokset, keramiikka, volframiteräs, PEEK, PEI, PAI ja UPE. Sovellettavien laatu-, lämpökäsittely-, kovuus-, erän jäljitettävyys- ja sertifikaattivaatimusten on silti selvitettävä suunnittelu- ja laatuasiakirjoista.
Toleranssit on sidottava toimintaan. Merkitse todelliset kriittiset mitat, peruspistesuhteet, juoksu, tasaisuus, sylinterimäisyys, kierrevaatimukset ja pinnan viimeistelyn rajat sen sijaan, että soveltaisit tiukkaa toleranssia jokaiseen ominaisuuteen. Kysy, kuinka kukin kriittinen ominaisuus tarkastetaan. Toimittaja voi käyttää CMM:ää paikannustarkkuuteen, optista järjestelmää pienille profiileille, kalibroituja mittareita kierteisiin ja pintakäsittelylaitteita pintojen tiivistämiseen tai kantamiseen. Tarkastusmenetelmällä on merkitystä, koska tuloksella on merkitystä vain, kun mittausepävarmuus ja asetukset ovat asianmukaiset.
Pintakäsittely tulee mainita osana osan määritelmää. Anodisointi, passivointi, sähkökiillotus, pinnoitus, lämpökäsittely, puhdistus, merkintä ja sterilointi yhteensopivuus voivat muuttaa mittoja tai pinnan kemiaa. Pakkaus ansaitsee saman huomion. Määritä, tarvitsevatko osat yksittäisiä pusseja, puhdasta käsittelyä, suojakorkkeja, kosteudenhallintaa, eräetikettejä tai erillisiä pakkauksia eri versioita varten. Nämä yksityiskohdat tulevat usein kiireellisiksi ensimmäisen lähetyksen jälkeen, kun hyvä koneistettu osa saapuu naarmuuntuneena, sekoitettuna tai mahdottomaksi tunnistaa.
Prosessin valinnassa tulee noudattaa osan geometriaa, materiaalia, toleranssipinoa ja määrää. Viisiakselinen koneistus on hyödyllinen, kun useat pinnat on saavutettava harvemmilla asetuksilla, kun yhdistelmäpinnat tarvitsevat ohjattua työkalun suuntausta tai kun toistuva uudelleenkiinnitys uhkaisi paikannustarkkuutta. Se voi vähentää asetusten määrää, mutta se ei poista tarvetta perusteelliseen peruspisteiden suunnitteluun ja tarkastukseen. Huonosti määritelty peruspisterakenne on edelleen ongelma viisiakselisessa koneessa.
Sveitsiläinen koneistus sopii yleensä hyvin pienille, pitkille, hoikkaille osille, joissa on sorvatut piirteet, ristireiät, kierteet ja toistuva tuotantovaatimus. Ohjainholkin tuki auttaa hallitsemaan taipumista leikkausalueen lähellä. Sorvaus-jyrsintä sopii osiin, joissa yhdistyvät pyörimisominaisuudet jyrsittyihin litteisiin, uriin, reikiin tai akselin ulkopuolisiin yksityiskohtiin. Se voi vähentää siirtoja koneiden välillä, mikä voi auttaa säilyttämään samankeskisyyden ja lyhentää käsittelyaikaa.
EDM:llä ja lanka-EDM:llä on paikka, kun perinteinen leikkaus ei pääse kapeaan rakoon, terävään sisäprofiiliin, kovaan materiaaliin tai monimutkaiseen muotoon. Kompromissi on prosessiaika ja tarve hallita uudelleenvalattuja kerroksia, lämpövaikutteisia alueita ja tarvittaessa prosessin jälkeistä puhdistusta. Tarkkuushionta valitaan usein laakeripinnoille, tiiviille lieriömäisille suhteille tai kontrolloituun viimeistelyyn lämpökäsittelyn jälkeen. Mikrokoneistukseen liittyy omat riskinsä: työkalun rikkoutuminen, purseet, materiaalivaihtelut ja tarkastusrajat korostuvat ominaisuuksien kutistuessa.
| Käsitellä | Yhteinen istuvuus | Ostajan kompromissi vahvistaa |
|---|---|---|
| Viisiakselinen CNC | Monimutkaiset muotoillut osat ja monipuoliset ominaisuudet | Kiinnitysstrategia, työkalujen käyttömahdollisuus ja vaikeiden pintojen tarkastus |
| Sveitsin tyyppinen | Pienet, hoikat sorvatut osat ja toista tuotanto | Tankotukin ohjaus, ohjainholkin asetukset ja katkaisu- tai pääteominaisuudet |
| Sorvaus-jyrsintä | Pyörivät osat, joissa on jyrsityt tai akselin ulkopuoliset ominaisuudet | Nollapisteen siirto ja samankeskisyys yhdistettyjen toimintojen välillä |
| EDM tai lanka-EDM | Kovat materiaalit, kapeat urat ja vaikeapääsyiset profiilit | Pinnan kunto, huuhtelu, puhdistus ja sykliaika |
| Hionta tai mikrotyöstö | Hienot viimeistelyt, pienet ominaisuudet ja tarkka geometrinen ohjaus | Purseen hallinta, tarkastuskyky ja herkkyys materiaalin vaihteluille |

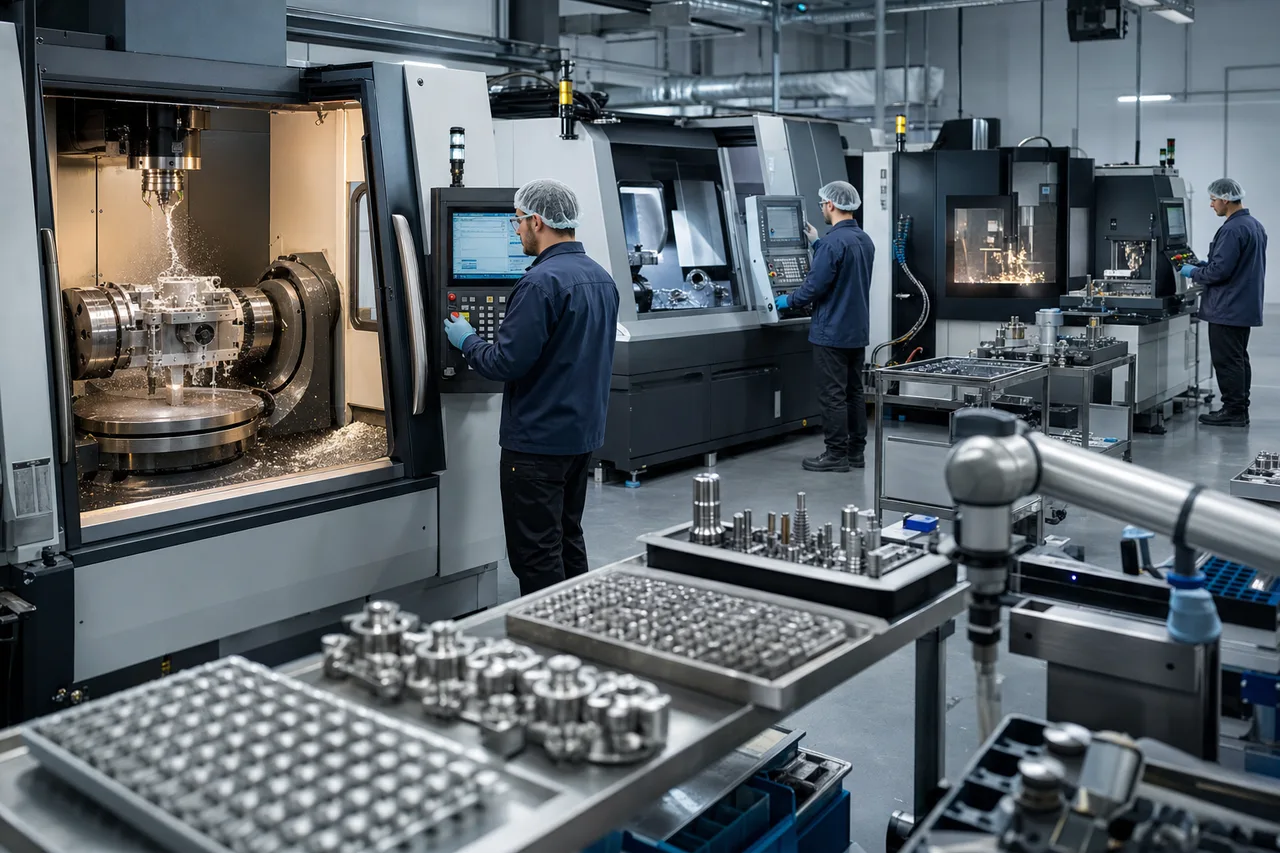

Sanluon laajempi palvelutarjonta sisältää CNC-sorvauksen, sveitsiläisen koneistuksen, sorvauksen-jyrsinnän, hiontaan, EDM:n, lanka-EDM:n, lasertyöstön ja mikrokoneistuksen. Äänenlähdekeskustelussa tulee kysyä, mitä reittiä ehdotetaan, miksi se sopii osaan ja mitkä ominaisuudet tarkistetaan jokaisen suuren toimenpiteen jälkeen.
Täydellinen tarjouspyyntö vähentää kahta yleistä ongelmaa: tarjouksia, joita ei voida verrata, ja hinnat, jotka muuttuvat teknisen tarkastelun jälkeen. Lähetä tarpeeksi tietoa, jotta toimittaja ymmärtää osan riskin, ei vain sen ulkomuotoa. Seuraava järjestys toimii hyvin uusille komponenteille ja suunnittelun siirroille.
Jos kyseessä on Kiinassa toimiva toimittaja, lisää asiakirjanhallintakeskustelu ennen tiedostojen vaihtoa. Päätä, mitkä tiedostotyypit ovat tarpeellisia, kuka voi käyttää niitä, miten versiot nimetään ja miten vanhentuneet tiedot poistetaan. Jos osa on säännelty tai kaupallisesti arkaluonteinen, ostosopimuksessasi tulee käsitellä luottamuksellisuutta, sallittua alihankintaa, työkalujen omistusta ja prosessimuutosten hyväksymistä.
Sanluo Precision esittelee lääketieteellisen koneistustyönsä enemmän kuin itsenäisenä leikkauksena. Yritys kuvaa yhdistetyn työnkulun, joka käyttää CAD/CAM/CAE:tä, CATIAa mallintamiseen, Mastercamia ohjelmointiin, ANSYS-analyysiä, MES-ohjattua tuotantoa ja digitaalista kaksoisvarmennusta. Käytännössä nämä työkalut voivat tukea valmistusketjun eri osia: suunnittelun tarkistusta ja mallin eheyttä, työstöradan luomista, suunnitteluanalyysiä, tuotannon tilan ohjausta ja virtuaalista tarkistusta ennen kuin ohjelma saavuttaa koneen.
Digitaalinen kaksoisvarmennustarkoittaa koneen, työkalujen, kiinnikkeiden, materiaalin ja ohjelmoidun liikkeen digitaalisen esityksen käyttöä suunnitellun toiminnan tarkistamiseksi ennen leikkaamista. Sen arvo on suurin monimutkaisissa viisiakselisissa töissä, joissa törmäykset, työkalun liiallinen kallistus, vaikeapääsyiset pinnat ja odottamattomat materiaaliolosuhteet voivat olla kalliita havaita koneella. Se ei korvaa ensimmäisen tuotteen tarkastusta. Simulaatio voi varmistaa, että työstörata on uskottava; mittaus vahvistaa, että valmis osa vastaa piirustusta.
MES-ohjattu tuotantotarkoittaa, että valmistuksen suoritusjärjestelmää käytetään tuotantotietojen, kuten työtilausten, reitityksen, tilan ja prosessitietueiden, hallintaan. Lääketieteellisten laitteiden ostajalle hyödyllinen kysymys on, mitä tietoja voidaan linkittää valmiiseen erään. Kysy, voiko toimittaja yhdistää materiaalitodistukset, kone- tai käyttötiedot, tarkastustulokset, vaatimustenvastaisuustoimenpiteet ja lähetysasiakirjat osanumeroon ja versioon.
Yhtiö tukee myös viisiakselista koneistusta, sorvaus-jyrsintää ja keskitys-sorvikäsittelyä. Nämä ominaisuudet koskevat vaikeita komponentteja, mutta ostajien tulee silti pyytää ehdotettua reittiä tietylle piirrokselle. Oikea tekninen kumppani selittää, missä prosessi on vakaa, missä se on herkkä ja mitä todisteita kussakin vaiheessa luodaan. Voit arvostella Sanluontarkkuus CNC-lääketieteelliset työstöpalvelutRFQ-pakettisi rinnalla ennen keskustelun aloittamista.
Sanluon toimittama sovelluslista kattaa sekä implantteihin liittyvät komponentit että laiteosat. Se sisältää keinotekoiset nivelen kuulapäät, selkärangan fuusiolaitteet, lääketieteelliset ruuvit, kirurgiset instrumentit, glaukoomatyökalut, tekosydänosat, verisuonikomponentit, diagnostisten laitteiden osat ja ultraäänianturiin liittyvät komponentit. Kaikkiin näihin sovelluksiin ei liity samaa valmistusriskiä. Kiillotettu laakeripinta, pieni kirurginen työkalu ja kotelon komponentti voivat vaatia täysin erilaisen koneistuksen, tarkastuksen, puhdistuksen ja pakkaamisen.
Metalliosien osalta Sanluo luettelee implantti- ja interventioluokan ruostumatonta terästä, titaaniseoksia, korkean lämpötilan seoksia ja volframiterästä. Titaani voi olla vaikeaa, koska se tuottaa lämpöä leikkausrajapinnassa ja reagoi huonosti huolimattomaan työkalun valintaan tai lastunhallintaan. Ruostumattomat teräkset vaihtelevat suuresti työstökovettuvuuden ja työstettävyyden suhteen. Korkean lämpötilan seokset vaativat tarkkaa leikkausolosuhteiden ja työkalujen kulumisen valvontaa. Volframiteräs tuo mukanaan kovuus- ja reunakulumisongelmia, jotka voivat suosia EDM:ää tai hiomista tiettyjen ominaisuuksien osalta.
Luettelossa olevia ei-metallisia materiaaleja ovat keramiikka, PEEK, PEI, PAI ja UPE. Tekniset polymeerit eivät ole vain metallin pehmeämpiä versioita. Ne voivat virua, imeä kosteutta, deformoitua kiinnityksessä tai näyttää erilaista mittakäyttäytymistä koneistuksen jälkeen. Keraamiset osat saattavat vaatia erikoistyökaluja ja -käsittelyä, koska reunahalkeilua voi tapahtua, vaikka nimellisgeometria olisi oikea. Tarjouspyynnössäsi tulee ilmoittaa, käytetäänkö materiaalia implantissa, instrumentissa, diagnostisessa laitteessa vai ei-potilaskontaktissa, koska puhdistus-, pinta- ja dokumentaatio-odotukset voivat vaihdella.
Materiaalin valinta on edelleen laitteen suunnittelijan vastuulla. Toimittaja voi ilmoittaa koneistukseen liittyvät huolenaiheet, ehdottaa valmistusystävällistä laatua ja tunnistaa todennäköiset vikatilat, mutta sen ei pitäisi hiljaa korvata materiaalia, koska se on helpompi leikata. Vahvista hyväksytty materiaaliluettelo, sertifikaatin muoto, erän tunniste ja kaikki kierrätettyä sisältöä, pinnoitteita tai ulkopuolista lämpökäsittelyä koskevat rajoitukset ennen tuotannon aloittamista.
Koneistustoimittaja toimittaa valmistustodisteita; laitteen valmistaja on edelleen vastuussa valmiin laitteen sääntelystrategiasta, suunnittelun hallinnasta, riskienhallinnasta, todentamisesta, validoinnista ja markkinoille toimittamisesta. Sillä erolla on merkitystä. Vaatimustenmukaisuustodistus ei sinänsä osoita, että täydellinen lääkintälaite on turvallinen, tehokas tai kaikkien sovellettavien Yhdysvaltojen vaatimusten mukainen.
Sanluon verkkosivuilla on listattuna ISO 9001:2008- ja ISO 14001:2004 -sertifikaatit. Ostajien tulee pyytää voimassa olevat todistukset, laajuuslausunnot, myöntävän elimen tiedot ja vanhenemistila kelpuutuksen aikana. Koska luetellut standardit ovat vanhempia versioita, älä oleta, että ne vastaavat kaikkiin toimittajan laatumenettelysi vaatimuksiin. Kysy, kuinka toimittaja hallitsee asiakirjojen valvontaa, kalibrointia, vaatimustenvastaista tuotetta, korjaavia toimia, koulutusta, toimittajan valvontaa, prosessimuutoksia ja tietueiden säilyttämistä.
Jäljitettävyys olisi määriteltävä erätasolla. Komponentista riippuen saatat joutua yhdistämään saapuvan materiaalin lämpö- tai erätiedot työtilaukseen, koneen toimintoihin, tarkastustuloksiin, ulkopuoliseen käsittelyyn, pakkaustarroihin ja lähetykseen. Jos osa on sarjoitettu tai lasermerkitty, varmista, miten merkintä vaikuttaa pintaan ja kuinka merkki varmistetaan. Jos poikkeama ilmenee, sovi eristämisestä ja sijoittamisesta ennen kuin ensimmäinen tuotantoongelma ilmenee.
Laitteen valmistajan on myös valvottava hyväksyttyä piirustusta, spesifikaatioita, hyväksymiskriteerejä ja muutosprosessia. Koneistustoimittajan ei tule muuttaa mittaa, materiaalia, viimeistelyä tai prosessireittiä ilman kirjallista lupaa, jos muutos voi vaikuttaa laitteeseen. Käsittele toimittajatietueita laatutiedostosi kontrolloituina syötteinä, ei oman suunnittelu- ja tuotantodokumentaation korvikkeena.
Läpimenoaika alkaa ennen kuin ensimmäinen lastu leikataan. Piirustusten tarkastelu, tarjous, materiaalihankinta, ohjelmointi, kalusteet, ulkoviimeistely, ensimmäisen artikkelin tarkastus, korjaukset, hyväksyntä ja kansainvälinen kuljetus voivat kukin vaikuttaa aikatauluun. Pyydä näitä vaiheita erikseen sen sijaan, että hyväksyisit yhden laajan toimitusarvion. Prototyyppi voi liikkua nopeasti, jos materiaalia on saatavilla, mutta tuotannon ajoitus voi muuttua, kun tarvitaan erikoisseos, keraaminen laatu, pinnoite tai pätevä ulkopuolinen prosessi.
Tarkastusviestinnästä tulee sopia ennen tarkastuksen aloittamista. Vahvista raportin muoto, yksiköt, ilmapallopiirustuskäytäntö, näytteenottosuunnitelma, puuttuvien ominaisuuksien käsittely ja menetelmä toleranssin ulkopuolisten tulosten raportointiin. Monimutkaisissa osissa kysy, toimittaako toimittaja tarkastustiedot ominaisuuden mukaan vai vain hyväksyntä/hylätty -sertifikaatin. Lyhyt videopuhelu ensimmäisen artikkelin raportin ympärillä ratkaisee usein data- ja tulkintaongelmat nopeammin kuin pitkä sähköpostiketju.
Turvallinen CAD-käsittely ansaitsee kirjallisen prosessin. Käytä ohjattua siirtokanavaa mahdollisuuksien mukaan, rajoita pääsy tiedostoja tarvitseviin henkilöihin ja tunnista nykyinen versio tiedoston nimestä ja ostoasiakirjoista. Selvitä, saavatko alihankkijat CAD-tietoja lämpökäsittelyä, pinnoitusta, hiontaa, puhdistusta tai tarkastusta varten. Sopimuksessasi tulee mainita, että alihankinta ei salli hallitsemattomia suunnittelumuutoksia tai patentoitujen mallien uudelleenkäyttöä.
Toimitusvalmius sisältää muutakin kuin seurantanumeron. Vahvista vientiasiakirjat, kauppalaskutiedot, pakkausluettelot, erän etiketit, todistukset, tarkastusraportit ja vastaanottava tarkastussuunnitelma. Jos osat ovat herkkiä kontaminaatiolle tai kosmeettisille vaurioille, määritä, miten ne suojataan kuljetuksen aikana. Sanluo'smukautettu lääketieteellinen CNC-työstötukitulee arvioida näiden toiminnallisten vaatimusten, ei vain noteeratun yksikköhinnan perusteella.
Lähetä Sanluo Precisionille julkaistu piirustus, 3D-malli, materiaali- ja viimeistelyvaatimukset, odotetut määrät, tavoiteaikataulu ja tarkastuksen odotukset. Sisällytä ominaisuudet, joita on vaikein valmistaa tai kallein erehtyä. Jos olet vielä kehitysvaiheessa, sano se. Toimittaja voi antaa parempia neuvoja, kun tietää, onko välittömänä tavoitteena suunnittelupalaute, toimiva prototyyppi, ensimmäinen tuote vai uusintatuotanto.
Pyydä prosessisuositus, DFM-kommentteja, prosessin ulkopuolisia oletuksia, tarkastussuunnitelmaa, jäljitettävyysasiakirjoja ja vaiheittaista läpimenoaika-arviota. Jos kyseessä on monimutkainen tai miniatyyrikomponentti, pyydä vahvistus kiinnityksestä, työkalujen pääsystä, purseen hallinnasta, pintakäsittelystä, puhdistuksesta ja pakkauksesta ennen tarjouksen hyväksymistä. Se on se kohta, jossa tekninen selkeys on halvin.
Jaa piirustuspakettisi ja tuotantovaatimukset Sanluo Precisionin kanssa keskustellaksesi prosessin valinnasta, valmistettavuudesta, tarkastuspöytäkirjoista ja käytännön tiestä prototyypistä tuotantoon.
