Mikrosorvaus

Teknologian edut

Mikrosorvaus käsittelee miniatyyri pyöriviä osia tarkkuussorveilla. Työstöalue: ulkohalkaisija φ0,04～10mm, sisähalkaisija φ0,02～8mm, pituus ≤100mm. Kääntötarkkuus: halkaisijan tarkkuus ±0,003 mm, pyöreys 0,002 mm, sylinterimäisyys 0,003 mm, samankeskisyys 0,005 mm, pinnan karheus Ra0,2-0,6 μm. Leikkurit ovat timantti- tai kovametallipintaisia ​​sorvaustyökaluja, joiden kärjen säde on R0,1-0,4 mm. Leikkausparametrit: karan nopeus 5000 r/min - 50000 r/min, syöttönopeus 0,005 mm/r - 0,05 mm/r, leikkaussyvyys 0,01 mm - 0,3 mm. Leikkausnesteen riittävä jäähdytys voi vähentää lämpömuodonmuutoksia ja parantaa pinnan laatua.

Mikrosorvausaseman tarkkuus

Sorvaustyöstökapasiteetti

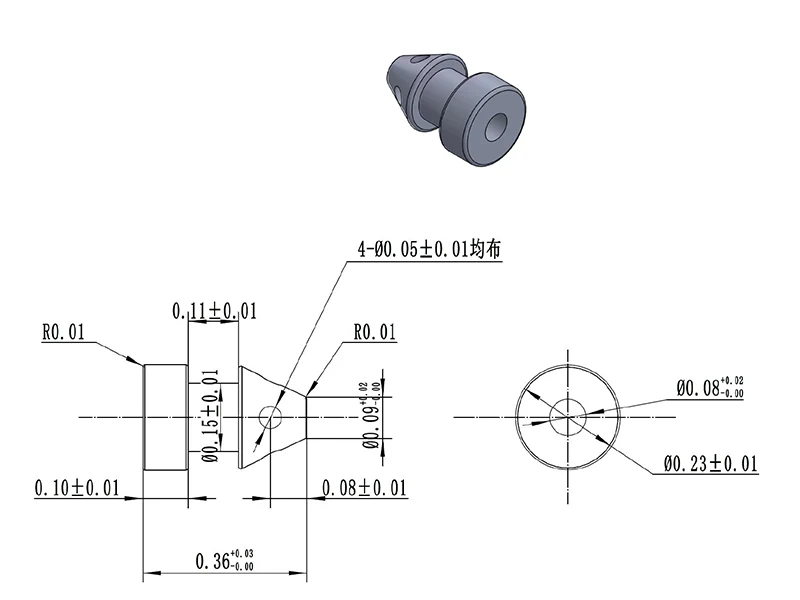

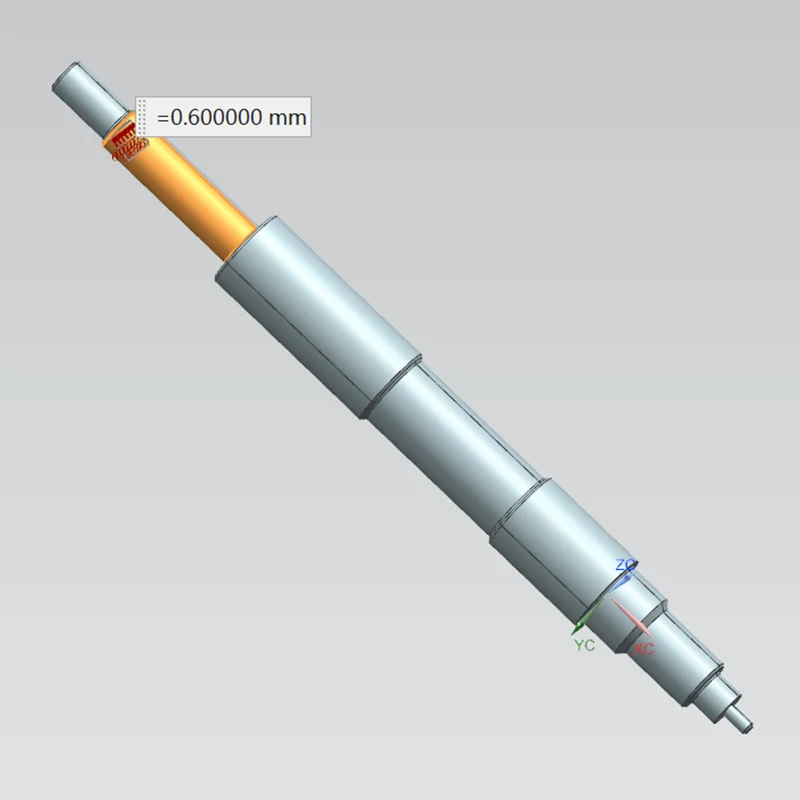

Sanluo Precisionin jalostuslaitoksella on kattava mikrosorvauskapasiteetti: lieriömäinen sorvaus (sylinteripinta, kartiomainen pinta, pallomainen pinta, muotoiltu pinta, jonka halkaisija on φ0,1～10mm, pyöreys 0,002mm, Ra0,3μm), pintasorvaus (tasaisuus 0,005 mm, kohtisuoraisuus 0,01 mm). C0,1～0,5mm), porrasakselit (monivaiheiset portaat, korkeus 0,1～5 mm ja selkeät suorat kulmat), sisäsorvaus (reiän halkaisija φ0,5～8mm, syvyys-halkaisijasuhde ≤5：1, pyöreys 0,003 mm, kierteen halkaisija 0,003 mm), kierteen sorvaus (nousu 0,3～ 0,6 mm tarkkuus ±0,01 mm), uritus ja leikkaus (uran leveys 0,3～3 mm, uran syvyys ≤5 mm).

Tarkkuustyöstöprosessi

Ammattimaisena mikrosorvauksen käsittelylaitoksena meillä on tarkka prosessinhallinta: karkea sorvaus 0,2–0,5 mm:n leikkaussyvyydellä ylimääräisen materiaalin poistamiseksi nopeasti, jolloin viimeistelysorvausvara on 0,1–0,2 mm; puoliviimeistelysorvaus, jonka leikkaussyvyys on 0,05–0,15 mm ja karheus Ra1,6 μm; viimeistelysorvaus leikkaussyvyydellä 0,01–0,03 mm, tarkkuus ±0,005 mm ja pinta Ra0,4 μm; erittäin tarkka sorvaus timanttileikkureilla, leikkaussyvyys 0,005–0,01 mm, tarkkuus ±0,002 mm ja pinta Ra0,1 μm. Prosessitoimenpiteet: kohtuullinen kiinnitys muodonmuutosten vähentämiseksi, terävät leikkurit leikkausvoiman vähentämiseksi, riittävä jäähdytys lämpötilan säätämiseksi, useat mittaukset oikea-aikaista korjausta varten.

Runsaat sovellustapaukset

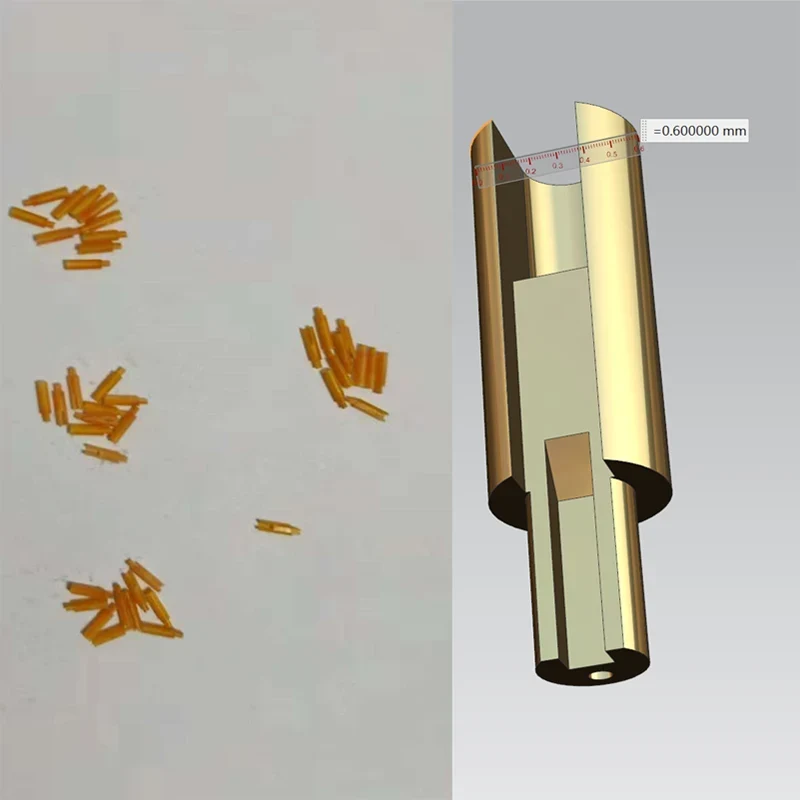

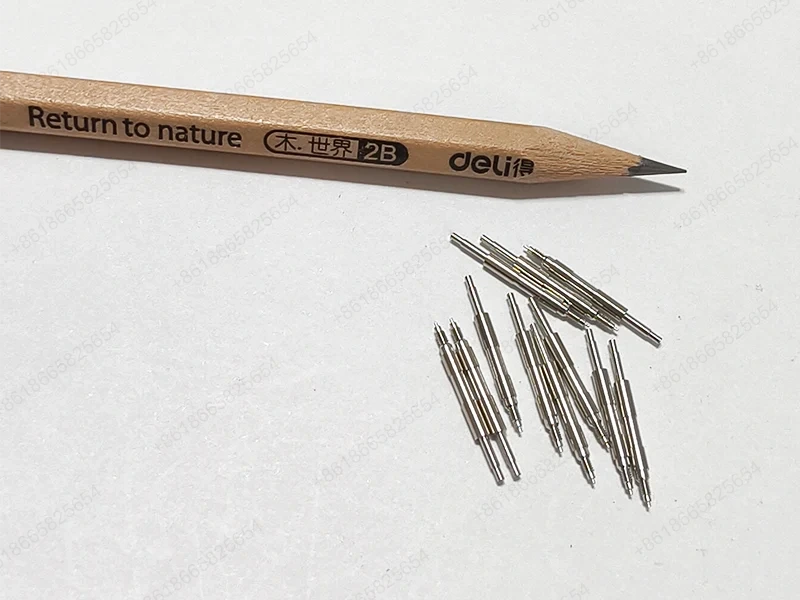

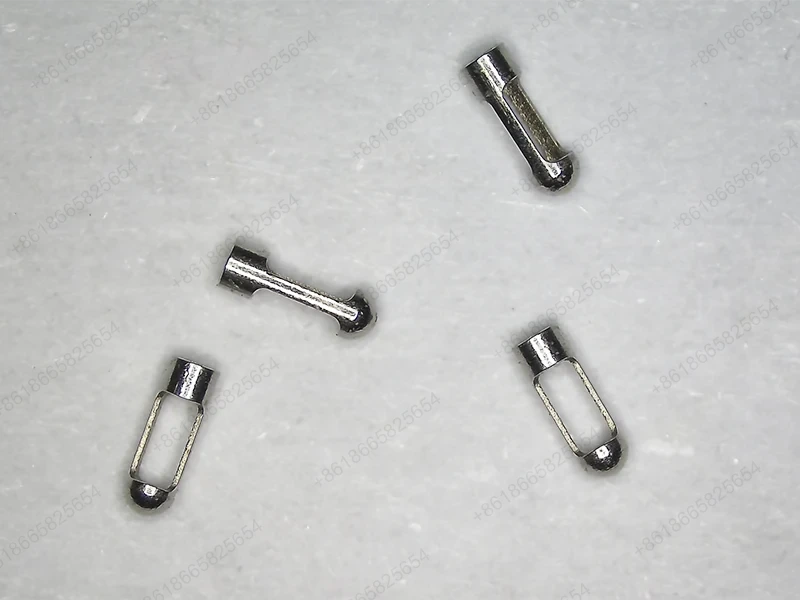

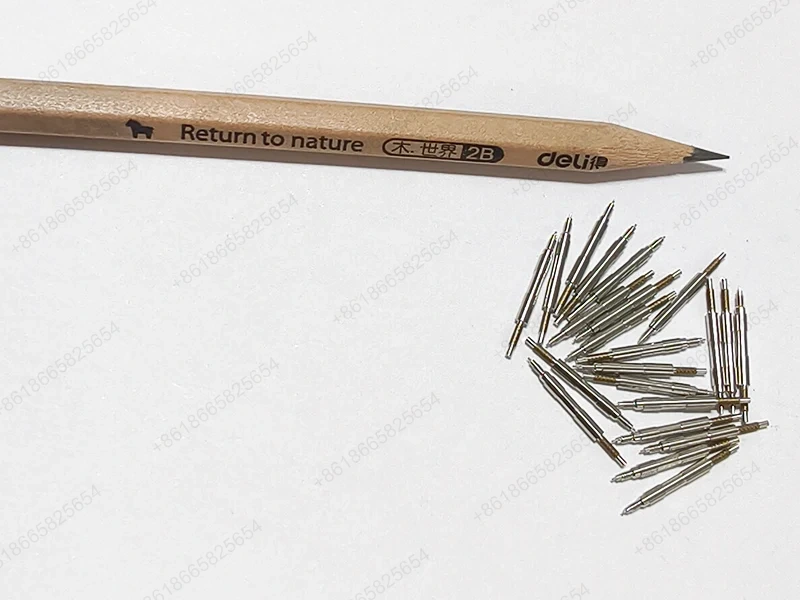

Mikrosorvausta käytetään tarkkuusinstrumenteissa (mikroakselit φ0,05-3mm, pituus-halkaisijasuhde ≥20 ja ulostulo 0,005mm; mikroholkit, joiden seinämän paksuus 0,3-0,8mm ja samankeskisyys 0,01mm), lääketieteellisissä laitteissa (ortopedisten instrumenttien nivelpinnat, joissa on R1-3 μm; endoskoopin linssin pidikkeet, joiden samankeskisyys on 0,005 mm, optiset laitteet (linssinpitimet H7, joiden päätypinnan kohtisuora on 0,005 mm; optisen kuituholkin keraamiset materiaalit, joiden pyöreys on 0,002 mm), elektroninen viestintä (liitinkuoret, joiden seinämäpaksuus on 0,2-0,5 mm; mikromoottorin akselit 0,2-0,5 mm ja 0 ec-keskipiste 0,2 mm. arvosana). Sanluo Precision on suoraan tai epäsuorasti tarjonnut räätälöityjä mikro-CNC-työstöpalveluita yrityksille, kuten Sony, Canon, Olympus, TE Connectivity jne., vuosituotannossa 3 miljoonaa kappaletta.

Tekniset parametrit
