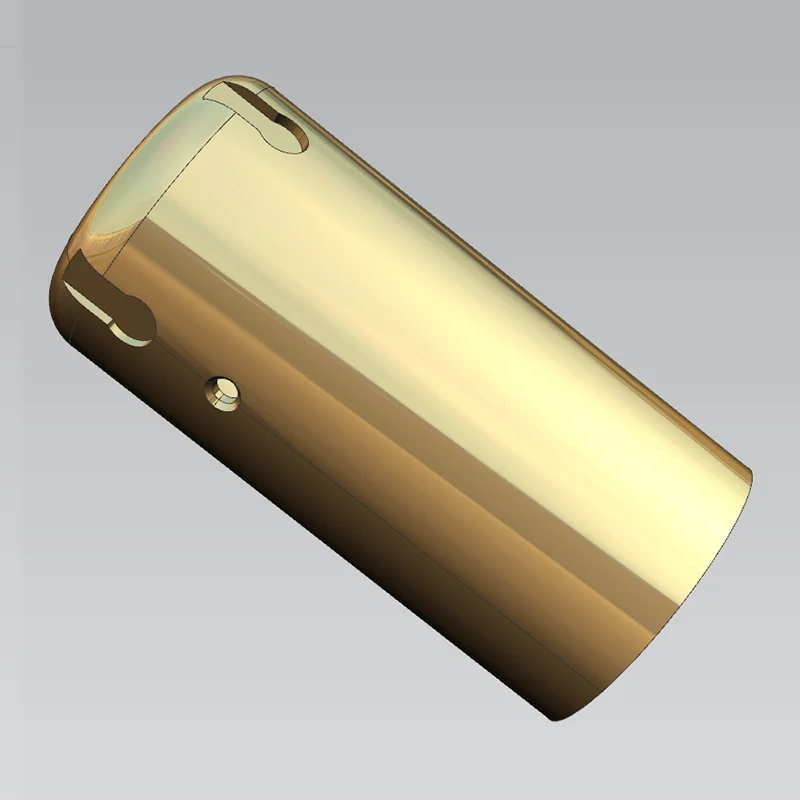

Mikä nostaa mikroakselin osien huipputarkkuutta muuttuvaksi nykyaikaisessa valmistuksessa?

1. Tarkkuusmandaatti: Miksi mittakaava vaatii uutta paradigmaa

Mekaanisten järjestelmien säälimätön miniatyrisointi eri toimialoilla on asettanut ennennäkemättömiä vaatimuksia valmistusprosesseille. Aiemmin millimetreinä mitatut komponentit määritetään nyt mikroneina, ja kokonaisten kokoonpanojen toiminnallinen suorituskyky riippuu usein yhden mikroakselin geometrisesta tarkkuudesta. Tässä yhteydessäMikroakselin osat Super Precision Sorvausei esiinny asteittaisena parannuksena vaan perustavanlaatuisena seuraavan sukupolven suunnittelun mahdollistajana.

Perinteiset sorvaustoiminnot, vaikka ne ovat tehokkaita makrokokoisille komponenteille, kohtaavat vakavia rajoituksia, kun työkappaleen halkaisija kutistuu alle 1 mm:n. Leikkauksen fysiikka muuttuu dramaattisesti: suuressa mittakaavassa merkityksettömät leikkausvoimat tulevat hallitseviksi virhelähteiksi, hallittava lämpölaajeneminen tulee kriittiseksi ja työkalun ennakoitavissa oleva kuluminen muuttuu epäsäännölliseksi. Supertarkkuussorvaus vastaa näihin haasteisiin yhdistämällä erittäin jäykät konearkkitehtuurit, edistyneet työkalumateriaalit ja huolellisesti optimoidut prosessiparametrit.

Taloudelliset ja suorituskykypanokset ovat huomattavat. Mikroakseli, joka poikkeaa määritellystä halkaisijastaan ​​jopa 2 μm, voi tehdä koko osakokoonpanon toimintakyvyttömäksi. Lääketieteellisissä laitteissa tällaiset poikkeamat voivat vaarantaa steriiliyden tai mekaanisen luotettavuuden. Ilmailusovelluksissa ne voivat vaikuttaa nopeiden pyörivien järjestelmien tasapainoon ja pitkäikäisyyteen. Tarkkuussorvausprosessi on siksi herättänyt valtavaa kiinnostusta mikroakselien standardoidussa ja massatuotannossa, koska se tuottaa enemmän tehokkuutta verrattuna vaihtoehtoisiin menetelmiin, kuten sähköpurkauskoneistukseen tai sähkökemialliseen koneistukseen.

Supertarkkuussorvauksen erottaminen tavanomaisesta tarkkuustyöstyksestä ei ole pelkästään tiukkojen toleranssien saavuttaminen, vaantoistettavuusjoiden kanssa nämä toleranssit säilyvät tuotantoajojen aikana. Tämä toistettavuus on kokonaisvaltaisen prosessinhallinnan tulos, joka kattaa koneen kalibroinnin, ympäristön stabiloinnin, työkalun kunnon seurannan ja reaaliaikaisen virheen kompensoinnin. Kun nämä elementit integroidaan tehokkaasti, menetelmä tuottaa komponentteja, jotka täyttävät vaativimmatkin vaatimukset ja huomattavan johdonmukaisesti.

2. Mikroakselien supertarkkuussorvauksen perusperiaatteet

Pohjimmiltaan mikroakselien supertarkkuussorvausta ohjaavat samat kinemaattiset periaatteet kuin perinteistä sorvausta: pyörivä työkappale muotoillaan ohjatulla leikkaustyökalulla, joka kulkee pyörimisakselia pitkin. Näiden periaatteiden toteuttaminen mikromittakaavassa edellyttää kuitenkin olennaisesti erilaista lähestymistapaa prosessin jokaiseen osa-alueeseen.

2.1. Leikkausvoiman hallinta

Leikkausvoimat mikrosorvauksessa ovat suhteellisesti suurempia suhteessa työkappaleen jäykkyyteen verrattuna makrosorvaukseen. Akselin, jonka halkaisija on 100 μm ja pituus 5 mm, pituus-halkaisijasuhde on 50:1, joten se on erittäin herkkä taipumalle jopa vaatimattomissa radiaalisissa voimissa. Tutkimus on osoittanut, että mittavirheitä mikroakseleissa, joissa on suuri pituus-halkaisijasuhde, voidaan vähentää 90 % asianmukaisilla virheenkompensointistrategioilla. Tämä korostaa joukkojen hallinnan kriittistä merkitystä supertarkkojen tulosten saavuttamisessa.

Yksi erityisen tehokas lähestymistapa on työntövoimaton sorvaus, jossa työkalun lähestymiskulma ja leikkaussyvyys on konfiguroitu siten, että tuloksena oleva työntövoima lähestyy nollaa. Tämä minimoi työkappaleen taipumisen ja mahdollistaa akselien valmistuksen, joiden suoruusvirheet ovat alle 0,5 μm 10 mm:n pituudelta. Tämän yhdistäminen korkeapaineiseen jäähdytysnesteen syöttöön ja edistyneisiin työkalupinnoitteisiin vähentää entisestään kitkaa ja kertyneiden reunojen muodostumista, jotka ovat yleisiä pinnan karheuden lähteitä mikrosorvauksessa.

2.2. Lämpövakaus ja virheen kompensointi

Lämpölaajeneminen on toinen kriittinen tekijä. Jopa 1°C:n lämpötilan nousu voi aiheuttaa 100 μm:n teräsakselin laajenemisen noin 1,2 μm – mikä on merkittävä osa kokonaistoleranssibudjetista. Tämän torjumiseksi nykyaikaiset supertarkkuussorvauskeskukset sisältävät lämpötilasäädellyt ympäristöt, karan jäähdytysjärjestelmät ja lämpösiirtymäanturit, jotka syöttävät takaisin CNC-ohjaimeen. Reaaliaikaiset kompensointialgoritmit säätävät työkalun asentoa mitatun lämpöpoikkeaman perusteella varmistaen, että lopulliset osan mitat pysyvät spesifikaatioiden sisällä.

Lisäksi ilmalaakeroitujen karojen ja hydrostaattisten johteiden käyttö eliminoi mekaanisen kosketuskitkan, mikä sekä vähentää lämmöntuotantoa että parantaa liikkeen sujuvuutta. Nämä koneen elementit yhdistettynä aktiiviseen tärinänvaimennuksen kanssa luovat vakaan leikkausvyöhykkeen, joka on välttämätön pinnan karheusarvojen Ra < 0,05 μm saavuttamiseksi mikroakseleilla. The integration of these principles into a single platform is what defines the state-of-the-art inMikroakselin osat Super Precision Sorvaus.

3. Koneen arkkitehtuuria ja työkaluja koskevat vaatimukset

Erittäin tarkkaan mikrosorvaukseen käytetty työstökone eroaa olennaisesti tavallisesta CNC-sorvista. Sen on tarjottava submikronin asemointiresoluutio, minimaalinen lämpökasvu ja poikkeuksellinen staattinen ja dynaaminen jäykkyys. Tärkeimmät arkkitehtoniset ominaisuudet sisältävät:

• Graniitti- tai polymeeribetonipohja– tarjoaa korkean vaimennus- ja lämpöhitauden eristäen työalueen lattian tärinästä.
• Lineaarimoottorikäytöt– eliminoi välyksen ja kitkan, mikä mahdollistaa jopa 2 g:n kiihtyvyyden ja ±0,1 μm:n paikannustoistettavuuden.
• Hydrostaattiset tai aerostaattiset laakerit– tukevat sekä karaa että liukuvälejä lähes nollakitkalla ja erinomaisella säteittäisellä/aksiaalisella jäykkyydellä.
• Korkean resoluution enkooderit– tyypillisesti laserinterferometri- tai lasivaakatyypit, joiden resoluutio on 0,01 μm suljetun silmukan takaisinkytkentää varten.
• Työkalun pylväs nopealla vaihtomahdollisuudella– sopii timantti-, CBN- tai pinnoitetuille kovametalliterille, joiden reunasäteet ovat jopa 2 μm.

Työkalujen valinta on yhtä kriittinen. Supertarkkuussorvauksessa yksikiteiset timanttityökalut ovat usein suositeltavia ei-rautapitoisille materiaaleille niiden äärimmäisen kovuuden ja alhaisen kitkakertoimen vuoksi. Rautametalliseoksissa käytetään monikiteistä kuutiometristä boorinitridiä (PCBN) tai keraamisia sisäosia, vaikka ne vaativatkin huolellisempaa reunan valmistelua mikrohalkeamisen välttämiseksi. The tool nose radius typically ranges from 0.05 mm to 0.2 mm, depending on the desired surface finish and the aspect ratio of the shaft.

Lisäksi työkalujen kulumisen valvonta on välttämätöntä. Jopa 1 μm kylkien kuluminen voi muuttaa tehokasta leikkausgeometriaa ja huonontaa pinnan laatua. Nykyaikaiset koneet integroivat akustisia päästöantureita tai pakottavat dynamometrit havaitsemaan kulumisen etenemisen ja käynnistämään työkalun vaihdot automaattisesti, mikä varmistaa, että jokainen valmistettu osa täyttää supertarkkuuskriteerit.

4. Materiaalin valinta ja työstettävyys

Kaikki materiaalit eivät sovellu yhtä hyvin erittäin tarkkaan mikrosorvaukseen. Materiaalin työstettävyys määrää saavutettavan pinnan viimeistelyn, työkalun käyttöiän ja mittapysyvyyden. Yleisesti käsiteltyjä materiaaleja ovat:

For each material, the cutting parameters—speed, feed, depth of cut—must be carefully tuned. Esimerkiksi alumiiniseoksia voidaan sorvata jopa 500 m/min nopeuksilla timanttityökaluilla, kun taas titaani vaatii alle 80 m/min nopeuksia työkalun liiallisen kulumisen välttämiseksi. The selection of coolant type and delivery method also varies; öljypohjaiset jäähdytysnesteet ovat suositeltavia ruostumattomille teräksille kitkan vähentämiseksi, kun taas veteen sekoittuvat nesteet ovat yleisiä alumiinille lämmönpoiston parantamiseksi.

Viime vuosina kryogeenisen jäähdytyksen (nestetyppi) käyttö on saanut vetovoimaa vaikeasti työstettävien materiaalien kohdalla, koska se alentaa leikkauslämpötiloja ja pidentää työkalun käyttöikää aiheuttamatta lämpövääristymiä. Tämä lähestymistapa, vaikka se onkin kallis, on mahdollistanut karkaistujen terästen (jopa 60 HRC) erittäin tarkan sorvauksen, jonka pintakäsittely on verrattavissa hiontaan.

5. Prosessiparametrit ja niiden vaikutus laatuun

Leikkausnopeuden, syöttönopeuden ja leikkaussyvyyden välinen vuorovaikutus määrittää valmiin mikroakselin laadun. Jokaisella parametrilla on selvä vaikutus pinnan karheuteen, pyöreyteen ja jäännösjännitykseen.

• Leikkausnopeus (Vc)– Suuremmat nopeudet yleensä vähentävät kasaantunutta reunaa ja tuottavat tasaisempia pintoja, mutta lisäävät myös työkalujen kulumista ja lämpökuormitusta. Optimaalinen nopeus löytyy yleensä työkalun suositellun alueen ylärajasta.
• Syöttönopeus (f)– Syöttö per kierros vaikuttaa suoraan teoreettiseen pinnan karheuteen (Ra ≈ f² / (8·r) tietyllä nokkasäteellä). Pienempi syöttö parantaa viimeistelyä, mutta heikentää tuottavuutta. Supertarkkuuden vuoksi syötteet asetetaan usein välille 1 μm/kierros ja 5 μm/kierros.
• Leikkaussyvyys (ap)– Syvyyden tulee olla vähintään kaksinkertainen nokan säteeseen nähden vakaan leikkauksen varmistamiseksi, mutta liiallinen syvyys lisää säteittäisiä voimia ja taipumista. Mikroakselien kohdalla 10 μm - 50 μm syvyydet ovat yleisiä.

To illustrate the combined effect, consider a brass micro-shaft (diameter 0.5 mm) turned with a diamond tool (nose radius 0.05 mm). Käyttämällä Vc = 300 m/min, f = 2 μm/kierros ja ap = 20 μm, teoreettinen Ra on noin 0,01 μm, mikä on hyvin supertarkkuusalueella. Jos syöttö kuitenkin kaksinkertaistuu arvoon 4 μm/kierros, Ra kasvaa arvoon 0,04 μm – silti hyväksyttävä, mutta lähestyy kriittisten sovellusten rajaa.

In practice, the selection of parameters must also account for machine dynamics. Tietyillä karanopeuksilla ja syöttöyhdistelmillä voi esiintyä epävakaita leikkausolosuhteita (värinää), jolloin akselin pintaan jää näkyviä tärinäjälkiä. Kehittyneet prosessinvalvontajärjestelmät käyttävät kiihtyvyysmittareita tärinän havaitsemiseen ja säätävät automaattisesti karan nopeutta tai syöttönopeutta sen vaimentamiseksi, mikä varmistaa tasaisen pinnan laadun koko tuotantoerässä.

6. Laadunvarmistus: mittaus ja metrologia

Sen varmistaminen, että mikroakseli täyttää supertarkkuusvaatimukset, vaatii nanometrin resoluutioon kykeneviä mittalaitteita. Seuraavia tekniikoita käytetään yleisesti:

1. Interferometrinen pituuden mittaus– Käyttää laserinterferometrejä halkaisijan ja pituuden mittaamiseen paremmalla tarkkuudella kuin ±0,1 μm.
2. Pyöreyden mittaus– Suoritetaan tarkkuuskaralla ja LVDT-anturilla; alle 0,2 μm:n pyöreysvirheet ovat saavutettavissa.
3. Pintaprofilometria– Kontakti- tai kosketuksettomat (valkoisen valon interferometria) profiloijat mittaavat Ra- ja Rz-arvot akselin pinnalla.
4. Koordinaattimittauskoneet (CMM)– Monimutkaisille mikroakselille, jossa on useita ominaisuuksia, CMM, jonka kynän halkaisija on enintään 0,5 mm, voi tarkastaa muoto- ja sijaintitoleranssit.
5. Optiset vertailijat ja näköjärjestelmät– Tarjoa nopeat, kosketuksettomat mittatarkastukset suuria tuotantomääriä varten.

Mittatarkastuksen lisäksi materiaalin eheys arvioidaan kovuustestillä (mikro-Vickers) ja jäännösjännitysmittauksella (röntgendiffraktio). These are particularly important for shafts that will undergo subsequent heat treatment or assembly with interference fits. Tilastollisia prosessinohjauskaavioita (SPC) ylläpidetään kriittisten parametrien osalta, mikä mahdollistaa prosessin poikkeaman havaitsemisen varhaisessa vaiheessa ja mahdollistaa korjaavien toimenpiteiden suorittamisen ennen vaatimustenvastaisten osien valmistusta.

On syytä huomata, että mittausympäristön on oltava yhtä kontrolloitu kuin koneistusympäristön. Lämpötilan vaihtelut, ilmavirrat ja lattiavärinä voivat aiheuttaa mittausvirheitä. Siksi metrologiset laboratoriot sijaitsevat tyypillisesti puhdastiloissa, joissa lämpötilan vakaus on ±0,1 °C ja tärinäneristyspöydät.

7. Sovellukset kriittisillä aloilla

KysyntäMikroakselin osat Super Precision Sorvaussitä ohjaavat useat arvokkaat sektorit, joilla miniatyrisointi ja tarkkuus eivät ole neuvoteltavissa.

• Lääketieteelliset laitteet– Ohjauslangat, katetrin komponentit ja kirurgiset mikroporat vaativat akselit, joilla on poikkeuksellisen suoraviivaisuus ja sileät pinnat kudosvaurioiden minimoimiseksi. Ruostumaton teräs ja nitinoli ovat yleisiä materiaaleja, ja prosessi varmistaa, että pinnan karheus ei edistä bakteerien tarttumista.
• Ilmailu– Polttoaineen annosteluventtiilit, hydrauliset toimilaitteet ja gyroskoopin kardaanit sisältävät mikroakseleita, joiden on kestettävä äärimmäisiä lämpötiloja ja paineita. Inconel- ja titaaniseosten supertarkkuussorvaus tarjoaa tarvittavan väsymiskestävyyden ja mittavakauden.
• Autoteollisuus– Diesel- ja bensiinimoottoreiden polttoaineen ruiskutusjärjestelmissä käytetään mikroakseleita, jotka ohjaavat annosteluaukkoja mikronitason tarkkuudella. Prosessi vähentää kitkaa ja kulumista, mikä parantaa polttoainetaloutta ja vähentää päästöjä.
• Elektroniikka– Kiintolevyasemien, kameran stabilisaattoreiden ja drone-kiinnittimien pienoismoottorit perustuvat mikroakseleihin, joilla on minimaalinen vääntö pyörimistarkkuuden ylläpitämiseksi. Kupari-beryllium ja karkaistu teräs valitaan usein sähköisten ja mekaanisten ominaisuuksiensa vuoksi.
• Optiikka ja fotoniikka– Kuituoptiset kohdistusholkit ja mikroasemointitasot sisältävät akseleita, jotka ohjaavat valoa submikronin tarkkuudella. Sorvausprosessi tuottaa pintoja, joissa ei ole naarmuja ja epäpuhtauksia, mikä varmistaa alhaisen optisen häviön.

Kaikissa näissä sovelluksissa kyky tuottaa tasaisesti akseleita, joiden halkaisija on enintään 0,1 mm ja pituus-halkaisijasuhde yli 30:1, on kilpailukykyinen eroava tekijä. Prosessi mahdollistaa myös monimutkaisten ominaisuuksien, kuten kartioiden, urien ja kierteiden valmistamisen samalle mikroakselille, mikä vähentää toissijaisten toimintojen tarvetta.

8. Pysyvät haasteet ja lieventämisstrategiat

Edistymisestä huolimatta,Mikroakselin osat Super Precision Sorvauskohtaa useita luontaisia ​​haasteita, jotka vaativat jatkuvaa huomiota.

• Työkappaleen taipuma– Kuten mainittiin, ohuet akselit taipuvat leikkausvoimien vaikutuksesta. Lieventämiseen kuuluu takatuen tukeminen (jäljellä olevat keskipisteet), leikkaussyvyyden vähentäminen ja vastakkaiseen suuntaan pyörivien työkaluratojen käyttäminen voimien tasapainottamiseksi.
• Työkalujen kuluminen– Jopa timanttityökalut kuluvat ajan myötä, mikä vaikuttaa pinnan viimeistelyyn. Säännöllinen työkalun tarkastus ja kulumisen valvonta ovat tärkeitä. Pinnoitetut työkalut ja edistyneet voiteluaineet pidentävät työkalun käyttöikää.
• Terminen vääristymä– Leikkauksen aikana syntyvä lämpö voi aiheuttaa sekä työkappaleen että koneen rakenteen laajenemista. Jäähdytysnesteen levitys, ilmaleikkaustekniikat ja koneen lämmitysrutiinit auttavat ylläpitämään lämpötasapainoa.
• Purseen muodostuminen– Leikkausten sisään- ja ulostulossa pienet purseet voivat vaarantaa akselin toiminnan. Jäysteenpoistoprosessit, kuten sähkökemiallinen purseenpoisto tai hiomavirtaustyöstö, lisätään usein jälkikäsittelyvaiheisiin.
• Pinnan saastuminen– Pienet hiukkaset tai jäähdytysnesteen jäämät voivat vaikuttaa pinnan laatuun. Ultrapuhtaat työstöympäristöt ja prosessin jälkeinen puhdistus (esim. ultraäänipesu) ovat vakiokäytäntöjä.

Vastatakseen näihin haasteisiin kokonaisvaltaisesti monet valmistajat ottavat käyttöön "suljetun kierron" lähestymistavan, jossa prosessitietoja (voimat, lämpötila, tärinä) kerätään jatkuvasti ja palautetaan koneoppimismalliin, joka ennustaa optimaaliset parametrit jokaiselle uudelle erälle. Tämä dataohjattu strategia on osoittanut parannuksia ensikierron tuotossa alle 80 %:sta yli 95 %:iin monimutkaisilla mikroakselin geometrioilla.
