Sanlu Precisionon ammattimainen valmistaja ja toimittaja mikro-EDM-työstöpalveluissa Kiinassa, joka tarjoaa käyttäjille erittäin tarkkoja, räätälöityjä mikrotyöstöratkaisuja. Olemme erikoistuneet monimutkaisten ja haastavien osien räätälöityyn valmistukseen. Käyttämällä mikroelektrodeja – joiden rakenteelliset mitat ovat jopa 0,01 mm – sähköpurkauskoneistukseen voimme luoda monimutkaisia mikroominaisuuksia, joita on mahdoton saavuttaa perinteisillä koneistusmenetelmillä. Näitä ominaisuuksia ovat mikroreiät (joiden halkaisija on niinkin pieni kuin φ0,02 mm ja syvyyden ja halkaisijan suhde 50:1), mikroakselit (joiden halkaisija on jopa 0,05 mm ja koaksiaalisuustoleranssit 0,002 mm), pienoisurarakenteet (esim. 0,02 mm × 7 mm) mikrofluidisia siruja ja mikroruiskuvalua varten) sekä erilaisia mikromuotoisia reikiä – mukaan lukien neliömäiset, monikulmion muotoiset ja muut epäsäännölliset geometriat.
Palveluitamme käytetään ensisijaisesti sellaisilla aloilla, kuten pienoislääketieteelliset laitteet, tarkkuusmuotit, mikrofluidisirut, valokuituliittimet ja kehruuputket. Hyödyntämällä korkean tarkkuuden paikannusjärjestelmiä (resoluutio 0,1 μm), kehittyneitä mikroelektrodien valmistustekniikoita ja tarkkoja purkausohjausjärjestelmiä, Sanluo Precision saavuttaa mikronitason koneistustarkkuuden, tarjoten asiakkaille korkealaatuista, räätälöityä mikroosien valmistusta.
Mikro-EDM-työstö on korkealuokkainen, tarkka ja erikoistunut työstötekniikka, joka on johdettu perinteisestä sähköpurkauskoneistuksesta. Se keskittyy miniatyyriosien, mikroreikien, mikromittakaavaisten 3D-rakenteiden ja monimutkaisten ääriviivojen erittäin tarkkaan valmistukseen. Käyttämällä matalan energian pulssivirtalähteitä, mikroelektrodeja, tarkkoja servoohjaimia ja optimoituja käsittelyparametreja varmistamme vakaat ja luotettavat koneistustoiminnot. Voimme käyttää elektrodeja, jotka ovat jopa φ0,01 mm, reiän halkaisijat φ0,01 mm - 0,3 mm, syvyys-halkaisija-suhteiden saavuttaminen jopa 50:1, optimaalisen mittatoleranssin säilyttäminen ±0,001 mm (erittäin korkealla pinnan tarkkuudella 0,0 mm:iin asti). Ra 0,05 μm.
Sanluo Precision possesses mature expertise in the fields of mikro-EDM, mikroporaus, lääketieteellinen mikrotyöstö, tarkkuus mikro-EDM ja minikoneistus. Tarjoamme sekä vakio- että räätälöityjä työstöpalveluita mikrorei'istä, syvistä rei'istä ja kulmarei'istä monimutkaisiin mikrorakenteisiin, jotka palvelevat monenlaisia teollisuudenaloja, mukaan lukien ilmailu-, lääketieteelliset laitteet, tarkkuusmuotit, mikroelektroniikka, MEMS ja kemialliset kuidut. Mikroneista nanometriin -tason tarkkuusohjauksen, vakaiden prosessien ja kattavien online-valvonta- ja kompensointijärjestelmien avulla tarjoamme asiakkaillemme korkealaatuisia, erittäin tarkkoja mikrotyöstöpalveluita.
Tarkkaan mikro-EDM-työstöön erikoistuneena valmistajana ja toimittajana meillä on kyky ylläpitää absoluuttista hallintaa reikien halkaisijasta, rakojen leveydestä ja paikannustarkkuudesta mikronitasolle asti. Sanluo Precision käyttää mikroelektrodeja φ0,01–0,5 mm:n mikroreikien (φ0,02–1 mm) ja mikrorakojen (leveys 0,03–0,5 mm) koneistamiseen, joiden syvyys-halkaisijasuhde on ≥20. Matalaenergiapulssipurkauksen aikana energia pulssia kohden on erittäin alhainen – vain 10⁻⁹–10⁻⁶ J. Tämä johtaa minimaaliseen materiaalin poistoon pulssia kohden, jolloin pinnan karheus on 0,2–0,8 μm ja lämpövaikutusalue alle 5 μm. Tämä lähestymistapa vähentää merkittävästi mikrorakenteiden reunan romahtamisen ja mikrohalkeilun riskiä, mikä muodostaa tarkan mikro-EDM-teknologiamme perustan.
Ilman korkean tarkkuuden laitteiden ja tarkastusjärjestelmien tukea on mahdotonta taata prosessin vakautta ja hallintaa – ja näin ollen mahdotonta varmistaa oikea-aikaista toimitusta. Erikoistuneena mikro-EDM-työstöpalveluiden tarjoajana Sanluo Precision käyttää erityisiä mikro-EDM-koneita, jotka pystyvät sovittamaan elektrodien halkaisijat φ0,01 - 0,5 mm. Näillä koneilla saavutetaan ±0,003 mm:n työstötarkkuus ja noin Ra 0,4 μm:n pinnan karheus. Lisäksi integroitu mikroskooppinen havainnointijärjestelmämme, jonka suurennusalue on 100x - 500x, mahdollistaa työstöalueen reaaliaikaisen seurannan ±0,001 mm:n paikkatarkkuudella. Mikroelektrodimme valmistetaan käyttämällä tarkkoja lankaleikkaus- ja mikrohiontatekniikoita.
Näiden elektrodien halkaisija φ0,02 mm, pyöreys 0,002 mm ja sileä pintakäsittely mahdollistavat erittäin vakaan sähköpurkauksen. Automaattisen servo-ohjatun syöttöjärjestelmän paikannustarkkuus on 0,0001 mm, ja siinä on mukautuva välinsäätö oikosulkujen ja johtojen katkeamisen estämiseksi. Tämä järjestelmä yhdistettynä työnesteen kiertojärjestelmään, jossa on 1 μm:n suodatustarkkuus, varmistaa, että koko Micro EDM -työstöprosessi pysyy vakaana ja täysin hallittavana.
Jos elektrodien valmistelu on riittämätön tai purkausparametrit on asetettu väärin, syväreikätyöstö voi helposti johtaa hiilen kertymiseen tai lämpövaurioihin, mikä vaikeuttaa mikrorakenteiden valmistuksen tiukkojen tarkkuusvaatimusten täyttämistä. Sanluo Precisionin prosessinohjausstandardeihin kuuluu volframilankojen (φ0,01–0,3 mm) käyttö mikroelektrodien (φ0,02–0,1 mm) valmistamiseksi elektrolyyttisellä halkaisijan pienentämisellä, jolloin pyöreys on 0,001 mm. Lisäksi kuparielektrodit (φ0,05–0,5 mm) käsitellään mikrojyrsintä- tai lankaleikkaustekniikoilla, jolloin pinnan karheus on Ra 0,2 μm.
Purkausparametrimme on konfiguroitu prosessiikkunaan, jonka määrittelee avoimen piirin jännite 80–200 V, huippuvirta 0,1–5 A, pulssin kesto 0,1–10 μs ja purkausväli 0,005–0,02 mm; nämä asetukset on hienosäädetty työkappaleen materiaali- ja rakennevaatimusten mukaan. Syväreikätyöstössä huuhteluun käytetään korkeapaineista työnestettä (0,5–2 MPa); Tämä varmistaa, että syvät reiät – φ0,1–0,5 mm ja syvyys-halkaisijasuhde ≥30 – säilyttävät erinomaisen kohtisuoran ja pinnan laadun.
Monen reiän koneistuksessa voidaan suorittaa useiden reikien samanaikainen käsittely yhden referenssipisteen perusteella, jolloin saavutetaan noin ±0,005 mm:n paikannustarkkuus ja poikkeuksellinen tasaisuus reikävälissä. Tämä ominaisuus tekee prosessistamme ihanteellisen soveltuvan monireikäisten komponenttien, kuten suuttimien ja mustesuihkutulostuspäiden, massatuotantoon.

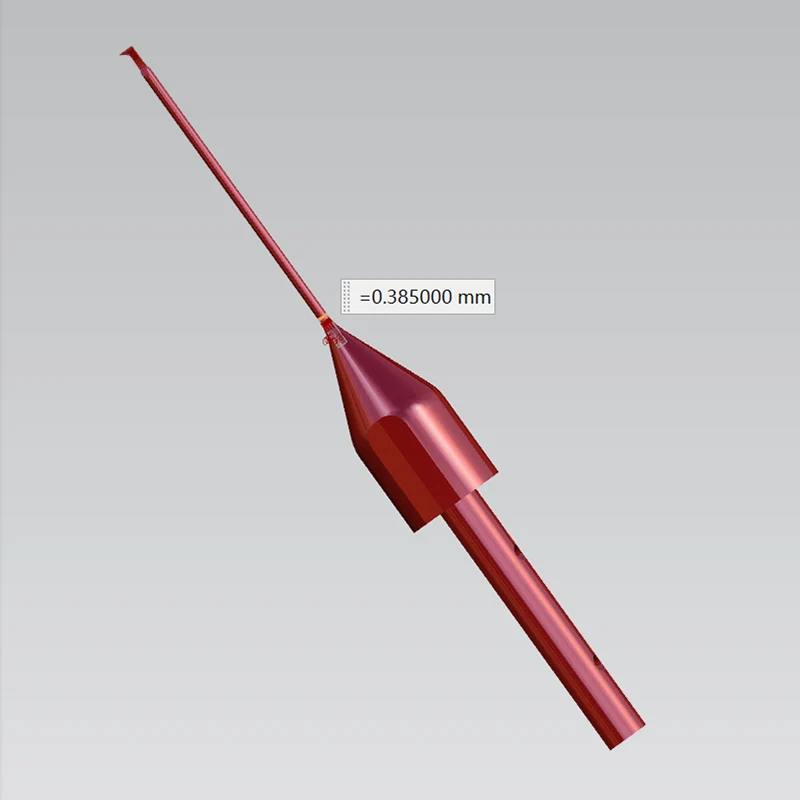

Sanlu Precisionin erittäin tarkat mikro-EDM-työstöpalvelut kattavat laajan valikoiman huippuluokan sovellussektoreita. Lääketieteen alalla valmistamme mikrokirurgisia instrumentteja ja minimaalisesti invasiivisia kirurgisia teriä 0,006 mm - 0,3 mm välillä. Tarkkuusmuotteja varten pystymme työstämään monimutkaisia muottipesäkkeitä, matkapuhelimen painikeprofiileja ja pienten moduulien tarkkuusvaihteita; tämä sisältää syviä, kapeita koloja, joiden leveys on noin 0,1 mm ja syvyydet noin 3 mm, sekä miniatyyriä ohjauspilareita ja holkkeja, joiden halkaisija on φ0,1 mm - 3 mm ja joiden sovitusvälykset ovat noin 0,005 mm ja mittatarkkuus ±0,003 mm. Vähäinvasiivisilla instrumenteilla saavutamme noin ±0,005 mm:n paikannustarkkuuden tiheillä reikäryhmillä, joiden koko on φ0,3–1 mm.
Lisäksi valmistamme lääkeannostelumikroneuloja, joiden huokoshalkaisija on 0,05–0,2 mm ja pituus 1–5 mm – joiden syvyys-halkaisijasuhde on ≥20 – täyttäen siten kertakäyttöisille tarkkuuslääketieteellisille laitteille asetetut tiukat vaatimukset.
Ilmailu- ja avaruusteollisuudessa koneistamme suutinreikiä, joiden halkaisija on 0,1–0,3 mm (20–100 kappaletta komponenttia kohden) käyttämällä tarkkaa kulman säätöä optimaalisen sumutuksen varmistamiseksi. Valmistamme myös terän jäähdytysreikiä, joiden halkaisija on 0,3–0,8 mm, kallistuskulma 30–45° ja syvyys ≤ 20 mm, mikä varmistaa täydellisen tasapainon jäähdytystehokkuuden ja rakenteellisen eheyden välillä. Elektroniikka- ja puolijohdealalla koneistamme mustesuihkutulostuspäitä, joiden suuttimen halkaisija on 0,02-0,05 mm ja tiheydet 100-300 suutinta neliösenttimetrillä, jolloin saavutetaan ±0,003 mm:n suuttimen asennon tarkkuus. Lisäksi koneistamme puolijohteisia lyijyrunkoja, joiden raon leveys on 0,05 mm, syvyys 0,3 mm ja pinnan karheusaste Ra 0,2 μm.
Tarkkuusinstrumentointia varten valmistamme kuituoptisia holkkeja, joiden reiän halkaisija on 0,125 mm – saavuttaen ±0,001 mm:n tarkkuuden ja noin 0,003 mm:n kohtisuoran – sekä mikrofluidisiruja, joiden kanavat ovat 50–200 µm, syvyys 0–0 µm ja leveys 510 µm. monimutkaisiin verkkorakenteisiin. Sanluo Precision on tarjonnut hienokomponenttien mikro-EDM-työstöpalveluita asiakkaille, kuten Huaweille ja Foxconnille, valmistaen kymmeniä tuhansia tällaisia osia vuosittain. Mikronitason tarkkuuden, vakaan laadun ja kypsien prosessien jatkuva toimitus osoittaa kiinalaisten mikro-EDM-koneistuksen valmistajien ja toimittajien teknologiset edut erittäin tarkan mikrokoneistuksen alalla.
