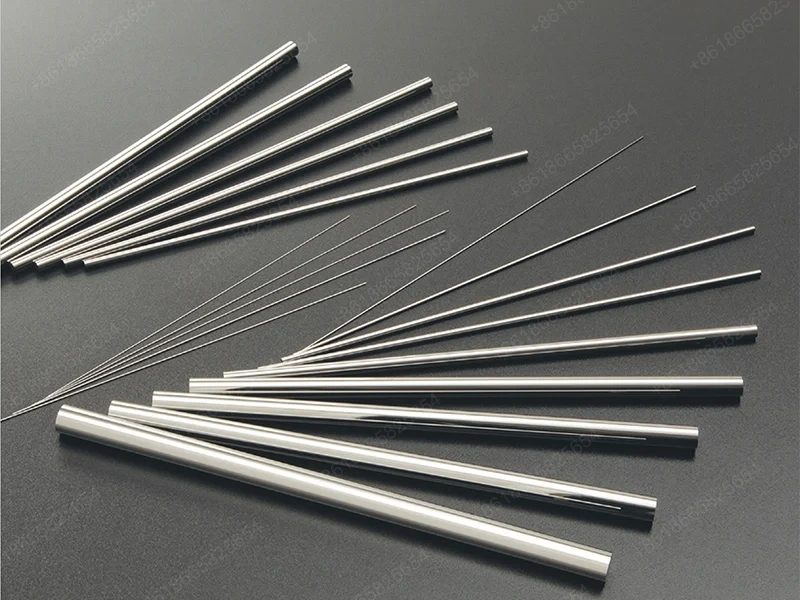

Korkean toleranssin koneistus

Sanluo Precision on ammattimainen korkean toleranssin koneistuksen valmistaja ja toimittaja Kiinassa, joka keskittyy tiukkojen toleranssien osien koneistukseen ja tarjoaa asiakkailleen korkealaatuisia palveluita. Tarjoamme ammattimaisia räätälöityjä korkean tarkkuuden työstöpalveluita tarkkuuskoneille, puolijohteiden valmistukseen, muottien valmistukseen ja muille teollisuudenaloille ja tuemme monimutkaisten ja vaikeiden osien räätälöintiä. Pystymme täyttämään IT0-IT8-luokan korkean toleranssin tarkkuusvaatimukset täyttämällä täysin huippuluokan valmistusteollisuuden tiukat standardit korkean toleranssin koneistukseen.

Lähetä kysely

Tuotteen Kuvaus

Korkean toleranssin tekniikka

Sanluo Precisionin korkean toleranssin koneistuksessa on korkea toleranssilaatujen tarkka hallinta: IT2-luokan toleranssi ±0,001-0,004mm (sopii erittäin tarkkaan sovitukseen), IT3-luokan toleranssi ±0,001-0,006mm (sopii tarkkuussovitukseen), IT4-luokan toleranssi 1-0 mm-osille (0.0mm-osille ±0. IT5-luokan toleranssi ±0,003-0,015mm (sopii tavallisiin tarkkuusosiin). Sovitustyyppejä ovat: välyssovitus H7/h6 välyksellä 0,002-0,015 mm, siirtymäsovitus H7/k6 tarkalla sijoittelulla, häiriösovitus H7/p6 häiriöllä 0,005-0,025 mm. Kokoalue: halkaisija φ0,03-800mm, pituus ≤2000mm, aukko φ0,02-500mm. Työstövara on progressiivinen kerroksittain: karkea työstö 0,02-0,05 mm, puoliviimeistely 0,05-0,1 mm, viimeistely 0,001-0,003 mm, hionta 0,001-0,005 mm.

mittatarkkuus	L (X)	W (Y)	H (Z)	SW	GD
yksikkö: ±/mm	0.001	0.0005	0.0001	0.002	0.001
Geometrinen tarkkuus	tasaisuus	rinnakkaisuus	kohtisuoraan	symmetria	Asennon toleranssi
yksikkö: ±/mm	0.0003	0.001	0.001	0.002	0.002
tuotantokapasiteettia	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl
tuotantosykli	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää

Laajat sovelluskentät

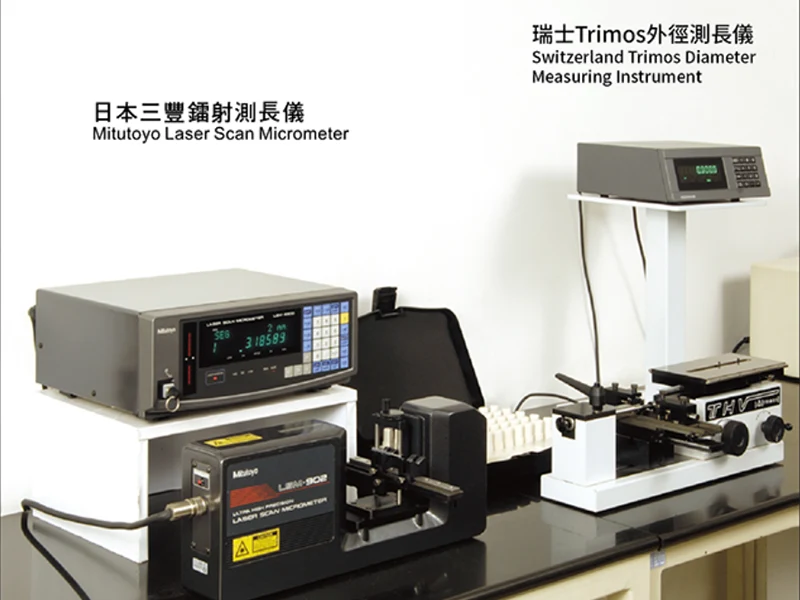

Ammattimaisena korkean toleranssin koneistuksen käsittelylaitoksena Sanluo Precision on varustettu tarkkuustestauslaitteilla: yleiset mittaustyökalut, kuten laserinstrumentti/ultratarkkuusmikrometri/mikrometri/sisämikrometri/vernier-mitta, erikoismittaustyökalut, kuten sileärajatulpan mittari/rengasmittari, CMM tarkkuudella 0,00 mm, pyöreys 0,00 mm, 0,002 mm. Hyväksy SPC-prosessin ohjaus, X-R-ohjauskaavio, CPK≥1,33 kelpuutusta varten, avainmittojen 100 % tarkastus. Käyttöalueet: autoteollisuus (moottorilohkon sylinterin reikä IT7-luokka ±0,008mm, kampiakselin päätappi IT6-luokka ±0,005mm, vaihteiston vaihteiston hammasprofiilin toleranssi IT6-luokka), tarkkuuskoneet (alennusplaneettavaihteiston nousutoleranssi ±0,01 mm), molemminpuolisen ruuvin valmistusaste (IT7-lyijy-accura) toleranssi ±0,01 mm, leimausmuotin ohjauspilari ja holkkisovitus H7/h6), hydraulijärjestelmä (hydraulipumpun mäntä IT6 luokka ±0,004 mm, hydraulisylinterin männän IT7 sovitusvälys 0,02-0,05 mm). Olemme tarjonneet räätälöityjä erittäin tarkkoja työstöpalveluita FAW:lle, Dongfengille, Weichaille, Fastille, XCMG:lle, Zoomlionille ja muille yrityksille, joiden vuosituotanto on 3 miljoonaa korkean toleranssin osaa ja toleranssin pätevyysaste 99,5%.

Laitteen tekniset parametrit

Parametriluokka	Parametrien tiedot
Laitteen malli	iQ500
Ydinpaikannus	Suuri tarkkuus mikrojyrsinkone, sopii korkean toleranssin koneistukseen
Akselin numero	3-akselinen
Isku (X/Y/Z)	600 mm / 500 mm / 300 mm
Karajärjestelmä	45 000 rpm nopea sähköinen kara, HSK-E32-liitäntä
Avaimen tarkkuus	Submikronin tason koneistustarkkuus ja toistettavuustarkkuus
Liikeesitys	Jokaisen akselin nopea liikenopeus 16 000 mm/min
Työkalulehtijärjestelmä	20 työkalupaikkaa työkalumakasiini
Ydin etu	Hyväksyy lineaarisen moottorin suunnittelun ja edistyneen lämpötilan säädön, joka tarjoaa tarkat ja ennustettavat koneistustulokset
Tyypillinen sovellus	tarkkuuskomponenttien korkean toleranssin koneistus

Parametriluokka	Parametrien tiedot
Laitteen malli	Hardinge® T-sarjan SP®
Ydinpaikannus	Erittäin tarkka koneistus ja kova sorvaus
Akselin numero	/
Työkalun määrä	12 työkalua
Halkaisija	226,3 mm, 313,7 mm
Pyörimisnopeus	4 000 rpm, 5 000 rpm, 6 000 rpm
Servo kanava	42 mm, 51 mm, 65 mm
Vakioteho	11 kW, 15 kW, 26 kW
Kokonaismitat	Pituus: 2 489 mm, 3 257 mm; Leveys: 2 121 mm, 2 312 mm; Korkeus: 2 089 mm, 2 123 mm
Paino	5 940 kg, 7 800 kg
Tyypillinen sovellus	tarkkuuskomponenttien korkean toleranssin koneistus
