Tarkkuus mikrokoneistus

Tarkkuustyöstökapasiteetti

Tarkalla mikrotyöstyksellämme saavutetaan äärimmäinen tarkkuus: mittatarkkuus halkaisijalla ±0,001 mm, pituus ±0,002 mm, sijainti ±0,003 mm; geometrinen tarkkuus pyöreydellä 0,0005 mm, sylinterimäisyydellä 0,001 mm, tasaisuus 0,001 mm; pinnan laatu karheudella Ra0,01-0,2 μm, pinta on lähellä peilipintaa ilman naarmuja; kokoalue, jossa osan pienin halkaisija φ0,01 mm, pienin piirteen koko 0,02 mm; tarkkuusluokan IT2-IT6 koneistustoleranssi; materiaalin soveltuvuus ruostumattoman teräksen, titaaniseoksen, kovametallin, keramiikan, safiirin, teknisten muovien ja muiden materiaalien erittäin tarkkaan koneistukseen.

Tarkka mikrokoneistusaseman tarkkuus

Erittäin tarkka prosessi

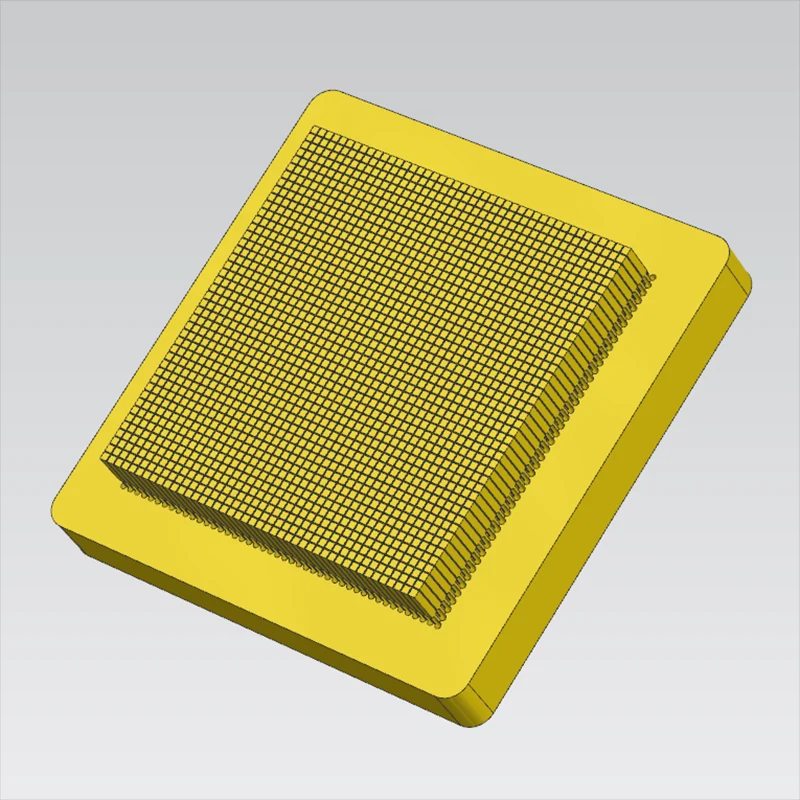

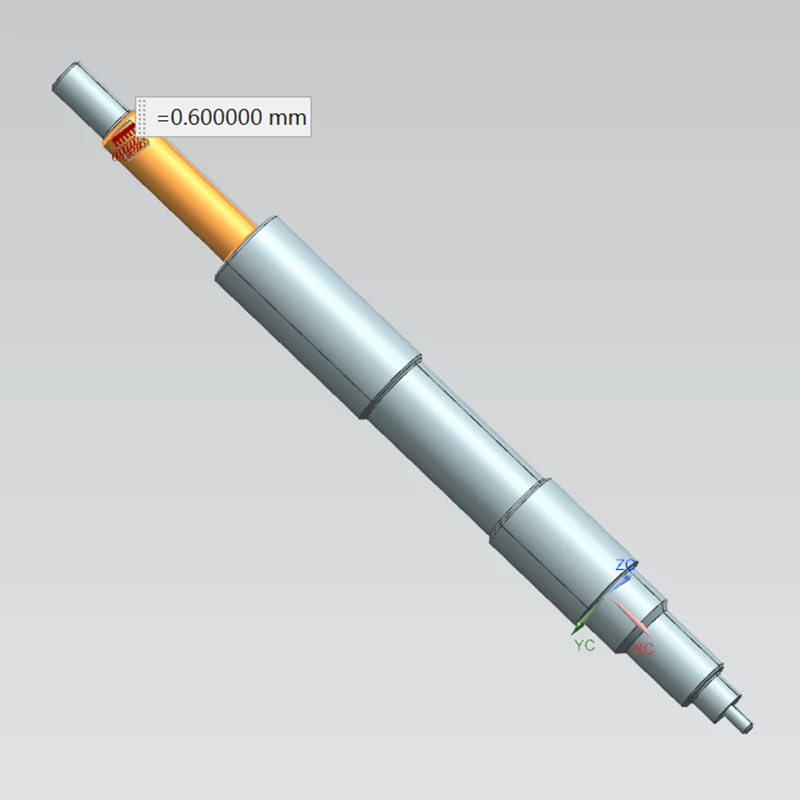

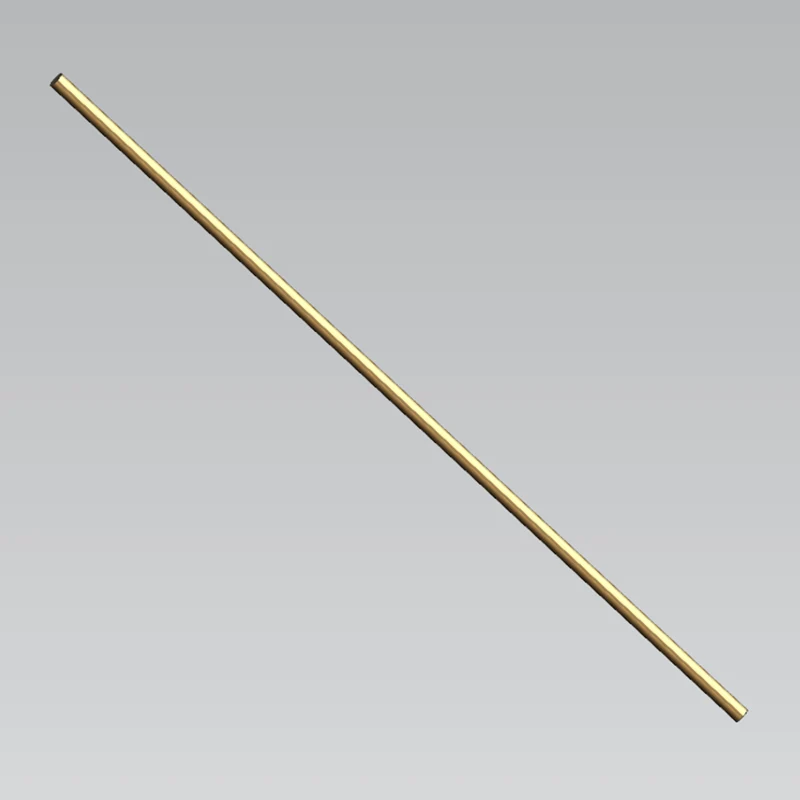

Sanluo Precisionin tarkkuusmikrokoneistuksen jalostuslaitoksen ultratarkkuusprosesseja ovat: tarkkuus mikrosorvaus (timanttileikkuri, leikkurin kärki R0,05 mm, pinta Ra0,05 μm, karan ilmalaakerin pyörimistarkkuus 0,0002 mm), tarkkuus mikrojyrsintä (timanttipinnoitettu jyrsintä 1φ0 mm. 80 000 rpm, pinta Ra0,1 μm), ultratarkkuus hionta (timanttihiomalaikka raekoko W1,5, pinta Ra0,02 μm), hionta ja kiillotus (vapaa hionta, kemiallinen mekaaninen kiillotus CMP, pinta Ra < 0,01 μm), yhdistelmä ultratarkkuus työstö c lampun eliminointi yhdisteessä, sorvaus, jyrsintä virhe samankeskisyys 0,002 mm).

Laadunvarmistusjärjestelmä

Ammattimaisena tarkkuusmikrokoneistuksen valmistajana Sanluo Precision valvoo tiukasti laatua: vakiolämpötilan ja kosteuden laboratorio lämpötilalla 20±0,1℃, kosteus 50±2%, puhtausluokka 10000, aktiivinen tärinäneristysalusta tärinällä <0,5μm; ultratarkkuus työstökoneen karan pyörimistarkkuus 0,0002 mm, paikannustarkkuus 0,0005 mm; timanttileikkurin juoksu <0,001 mm, kulumiskompensaatio tarkkuuden varmistamiseksi; laserinterferometri, valkoisen valon interferometri, atomivoimamikroskooppi (AFM) nanometritason tunnistustarkkuudella, koordinaattimittauskone, jonka tarkkuus on 0,0005 mm. Sovellusalueita ovat: huippuluokan laitteet (tarkkuusalennusplaneettavaihteet, joiden moduuli on 0,1 mm, litografiakoneen ohjauskisko, jonka suoruus on 0,001 mm/100 mm), tarkkuusinstrumentit (atomivoimamikroskoopin anturi, jonka kärjen kaarevuussäde on < 10 nm), lääketieteelliset implantit (pa φ16-implantaatti) ja kosketuskorvake3 mm. vaippa, jonka seinämän paksuus on 0,3 mm ja ilmatiiviys <10⁻⁹Pa·m³/s), optoelektroniset laitteet (optisen kuituliittimen keraaminen holkki, jonka reiän halkaisija on 0,125 mm ja samankeskisyys 0,001 mm, laserontelo, jonka tasaisuus on 0,0005 mm). Olemme tarjonneet räätälöityjä tarkkuusmikrotyöstöpalveluita yrityksille, kuten Zeiss, Leica, Medtronic, Corning jne., ja ultratarkkuusosien pätevyysaste on 99,9 %.

Laitteen tekniset parametrit
