Mikrosveitsiläinen koneistus

Sveitsin koneistustekniikka

Mikrosveitsin työstö, joka tunnetaan myös nimellä liukupään sorvaus, käyttää ohjausholkkia tukemaan tankoa, ja leikkuri käsittelee ohjausholkin lähellä lyhyellä ulkonemalla ja hyvällä jäykkyydellä. Työstöhalkaisija-alue on φ0,05-10 mm, enimmäispituus on jopa 300 mm ja pituus-halkaisijasuhde voi olla 100:1. Koneistustarkkuus: halkaisija ±0,005mm, pituus ±0,01mm, samankeskisyys 0,01mm, pinta Ra0,4-0,8μm. Moniakselinen samanaikainen yhdistetyöstö, sorvaus, jyrsintä, poraus ja kierteitys suoritetaan kerralla, yhden osan käsittelyaika on muutamasta sekunnista 5 minuuttiin ja automaattinen syöttö ilman manuaalista puuttumista.

Aseman tarkkuus

Ilmeiset koneistuksen edut

Sanluo Precisionin prosessointilaitoksella on ilmeisiä etuja mikrosveitsiläisessä koneistuksessa: hoikkaosien koneistus (ohjainholkin tuki, jonka ylityspituus on vain 5-10 mm, pituus-halkaisijasuhde >50 ilman tärinää, samankeskisyys 0,01 mm), monimutkaiset osat (yhdistelmäsorvaus, jyrsintä, poraus ja kierteet, poikittainen kierteet, poikittainen kierteet aika), vakaa tarkkuus (ohjausholkin paikoitus, koneistustarkkuuteen ei vaikuta tangon loppuminen, hyvä eräsakeus, Cpk≥1,67), korkea hyötysuhde (valmistettu yhdellä kiinnityksellä ilman toissijaista prosessointia, lyhyt yksittäinen osa-aika soveltuu massatuotantoon), materiaalin käyttöaste (automaattinen tangon syöttö lyhyellä jäljellä olevalla materiaalipäällä, materiaalin käyttöaste automaattinen, jatkuva tuotantokoneisto, työstökoneisto >95 %) 8-12 tuntia).

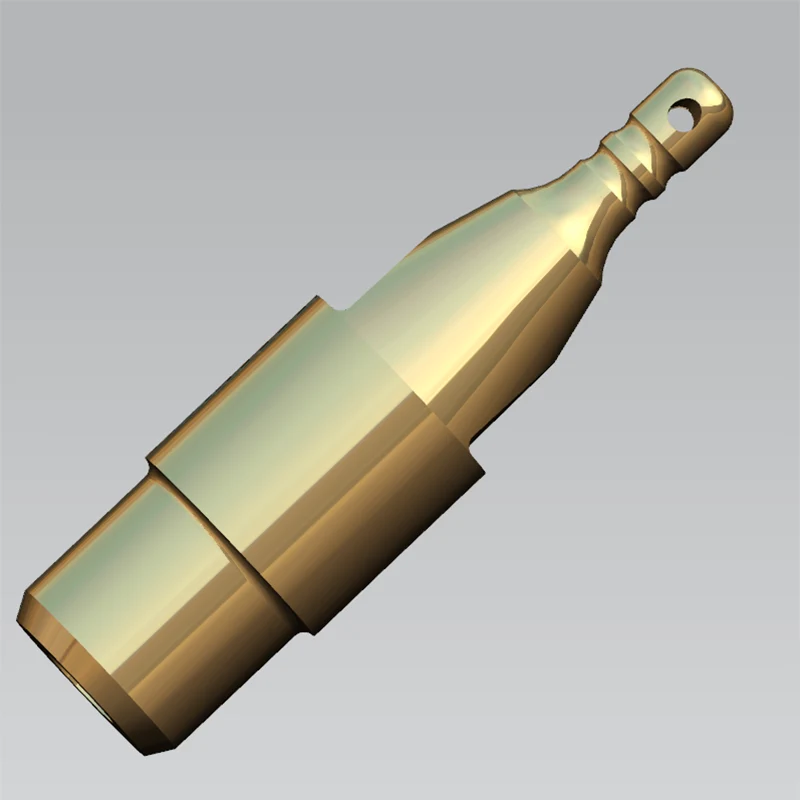

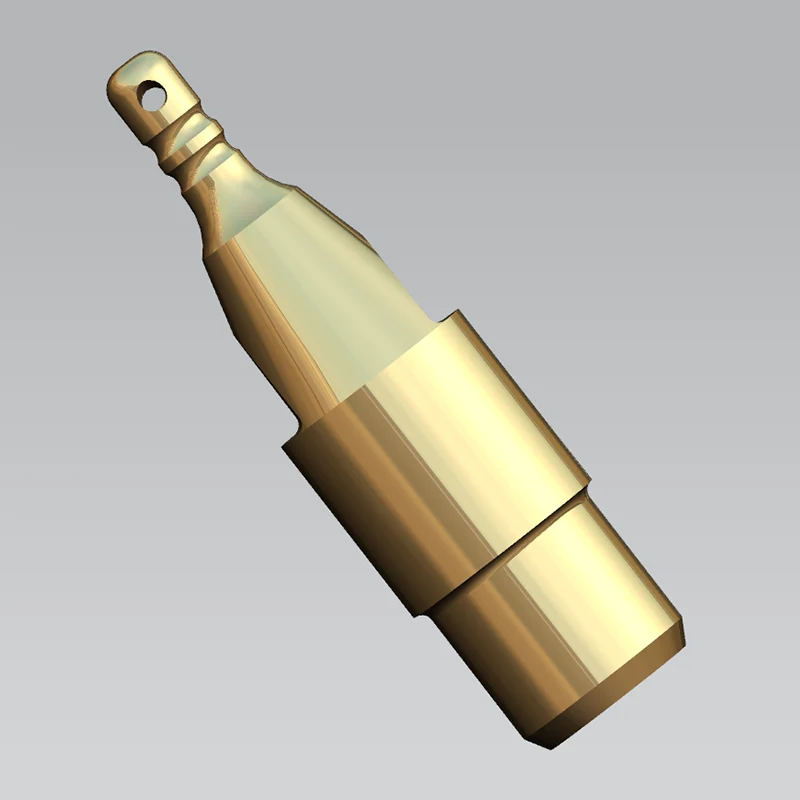

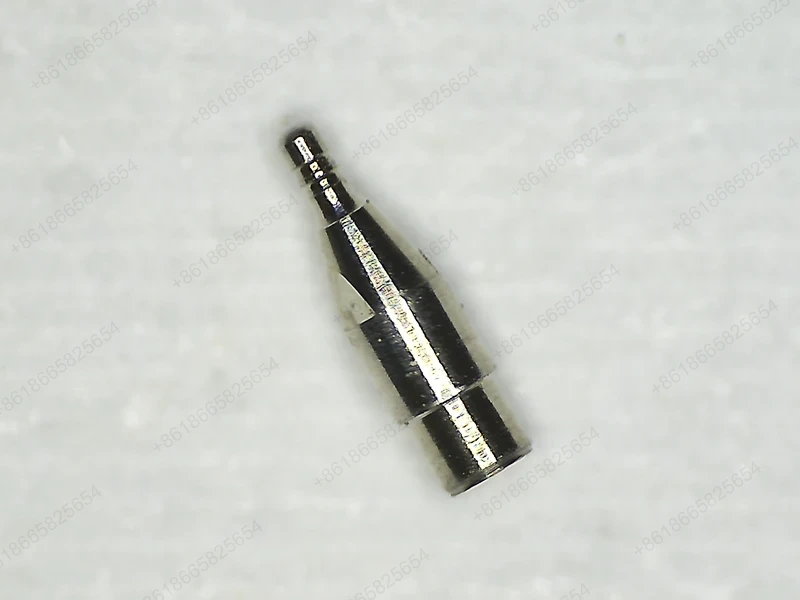

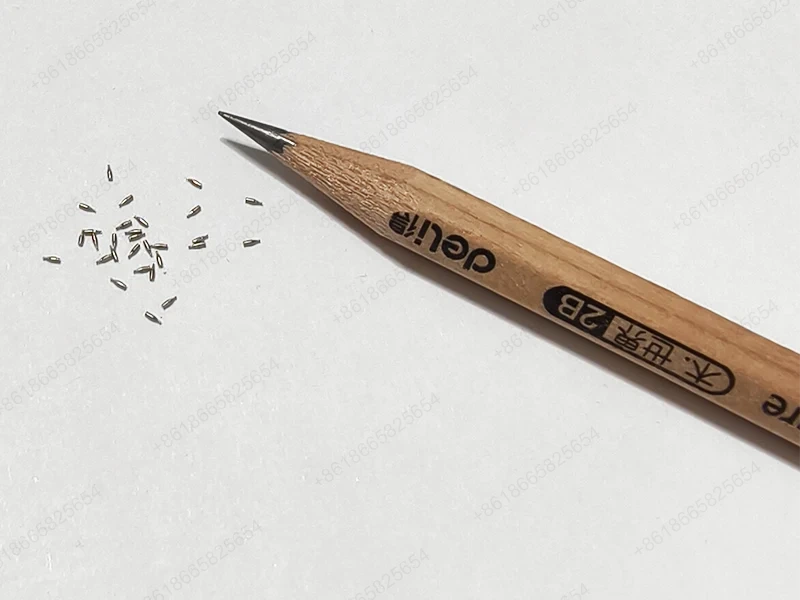

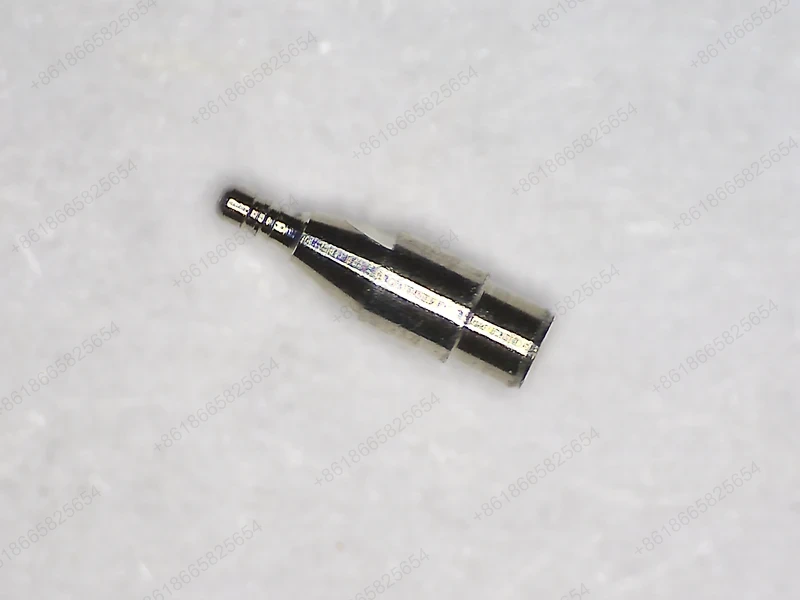

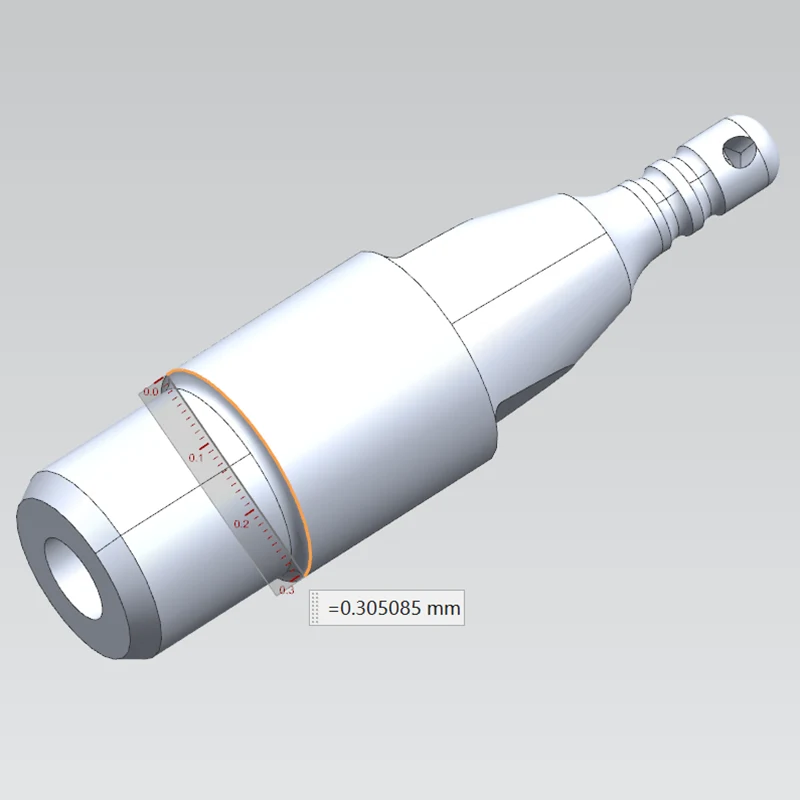

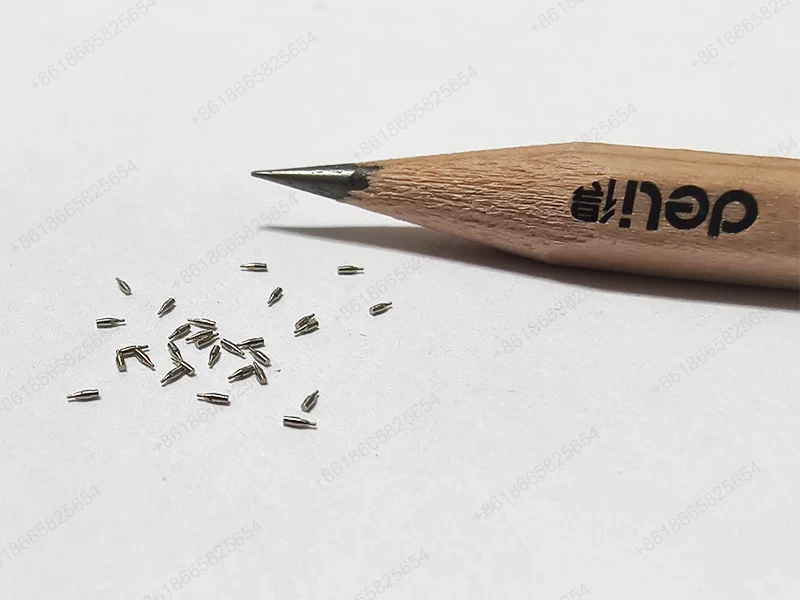

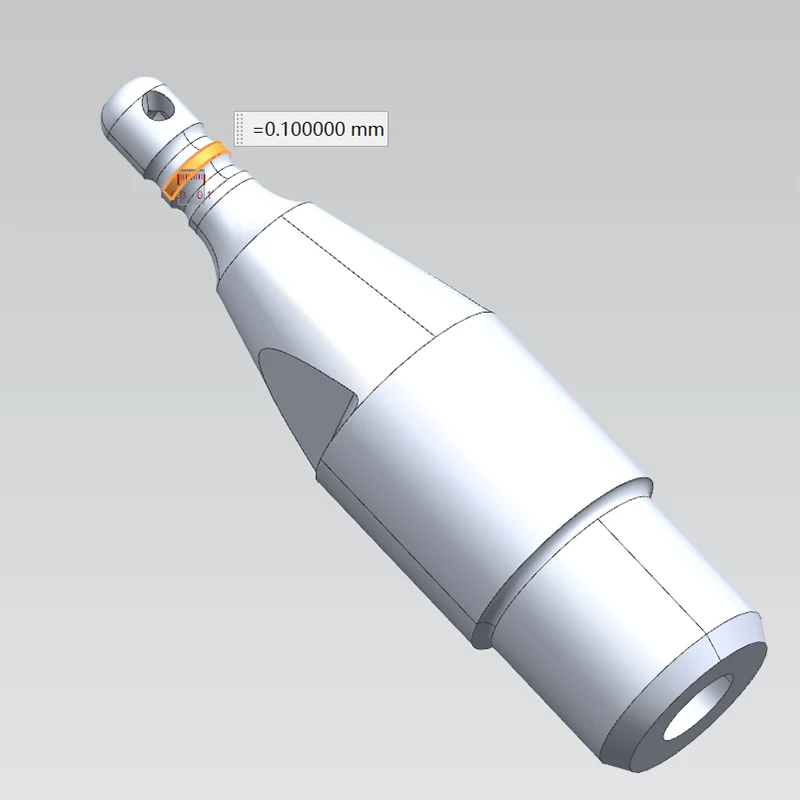

Tyypillinen osien koneistus

Ammattimaisena mikrosveitsin koneistuksen valmistajana Sanluo Precisionin tuotteilla on laaja käyttöalue: lääketieteelliset laitteet (luun naulat, joiden halkaisija on φ2-5 mm ja pituus 20-100 mm, itseporautuva ohjauskärki kierteellä M2-M5; hammasimplantteja, joiden halkaisija on φ3,5-5 mm, monitappipintaiset kierreliittimet ja Morse-liittimet halkaisija φ0,5–2 mm ja pituus 5–30 mm, monimutkaiset ominaisuudet, kuten viisteet, urat ja askelmat, joiden ulkohalkaisija on φ4 mm ja seinämän paksuus 0,3 mm, kellon lisävarusteet (kellon varret, joiden halkaisija on φ0,8–2 mm ja akselin keskipituus 6–6 mm; tarkkuusasteikot, joiden moduuli on 0,15-0,3 mm ja 10-30 hammasta, hammaspyörän ja akselin integroitu koneistus, ilmailuosat (hydrauliset liitokset halkaisijaltaan φ3-10 mm, sisä- ja ulkokierteet tiivistysurilla ja hyvä ilmatiiveys; anturikuoret, joiden seinämän paksuus on a, cccy, 5 mm ja 5 mm). ±0,01 mm). Meillä on varusteet merkkien, kuten Tsugami, Citizen, Star, Biglia, laitteilla, joiden kuukausituotantokapasiteetti on 800 000 kappaletta, ensimmäinen tuotetarkastus + SPC-valvonta, jonka virheaste on <0,2%, säännöllinen toimitusaika 3-5 päivää ja 48 tuntia kiireellisissä tilauksissa. Olemme tarjonneet räätälöityjä mikro-CNC-työstöpalveluita yrityksille, kuten Medtronic, Stryker, TE Connectivity jne., joiden vuosituotanto on 2 miljoonaa kappaletta ja asiakastyytyväisyysaste 98%.

Micro Swiss -koneistuslaitteiden tekniset parametrit
