Mikropään jyrsintä

Päätyjyrsintätekniikka

Sanluo Precisionin mikropääjyrsimessä käytetään mikropäätyjyrsimiä tasojen ja onteloiden työstämiseen. Jyrsinten tyyppejä ovat litteät päätyjyrsimet, kuulajyrsimet ja kulmasädejyrsimet, joiden halkaisija on φ0,1-2 mm. Yksipuolinen leikkaus päätyjyrsintään, pinnan tasaisuus 0,002 mm ja pinnan karheus Ra0,1-0,6 μm. Vähimmäisuraleveys kapean uran jyrsinnässä on 0,015 mm, syvän uran työstössä syvyys-leveyssuhde on ≥ 8:1, tasaisella urapohjalla ja sivuseinän pystysuoralla > 88°. Spiraaliinterpolaatiojyrsintä soveltuu mikroreiän jyrsintään, jonka reiän halkaisija on 0,05-5 mm, pyöreys 0,001 mm ja reiän seinämän karheus Ra0,2 μm, mikä on parempi kuin poraus. Monikerroksinen porrasjyrsintä porraskoneistukseen, yhden kerroksen korkeus 0,1-1 mm, porraspinnan yhdensuuntaisuus 0,01 mm ja neliökulma 90°±5′.

Aseman tarkkuus

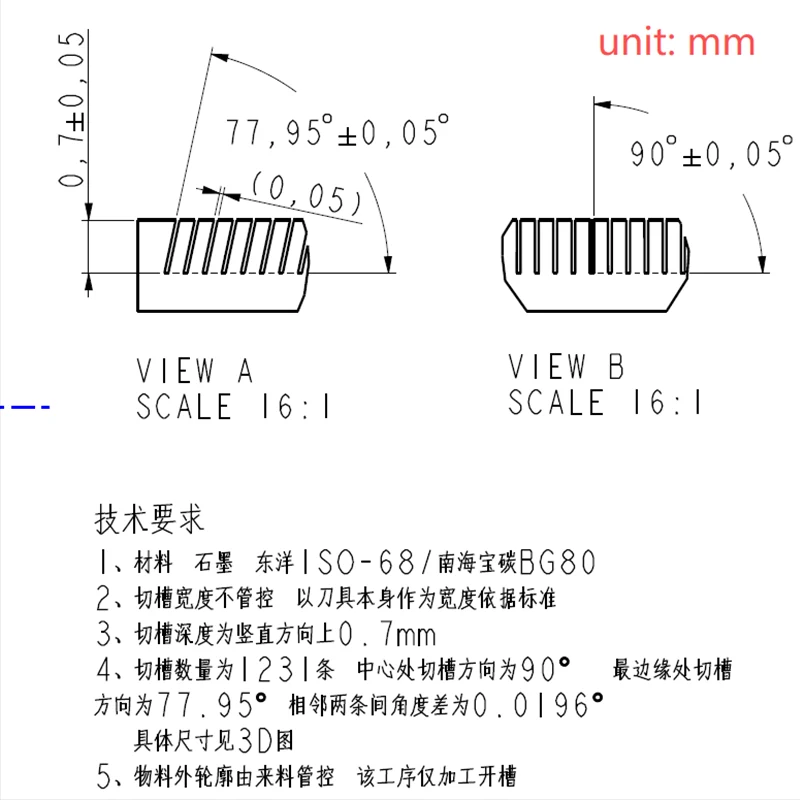

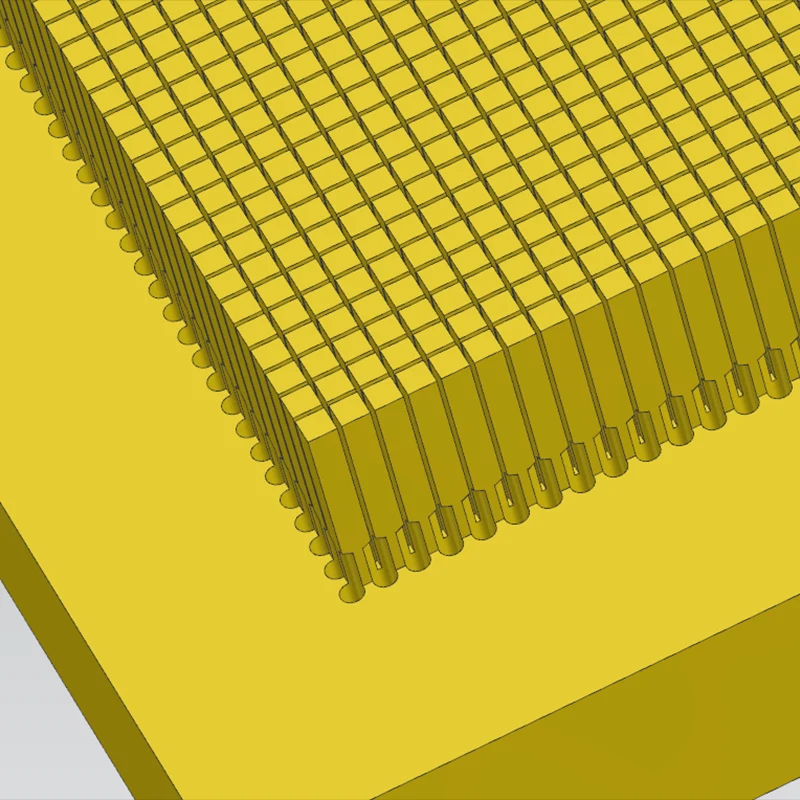

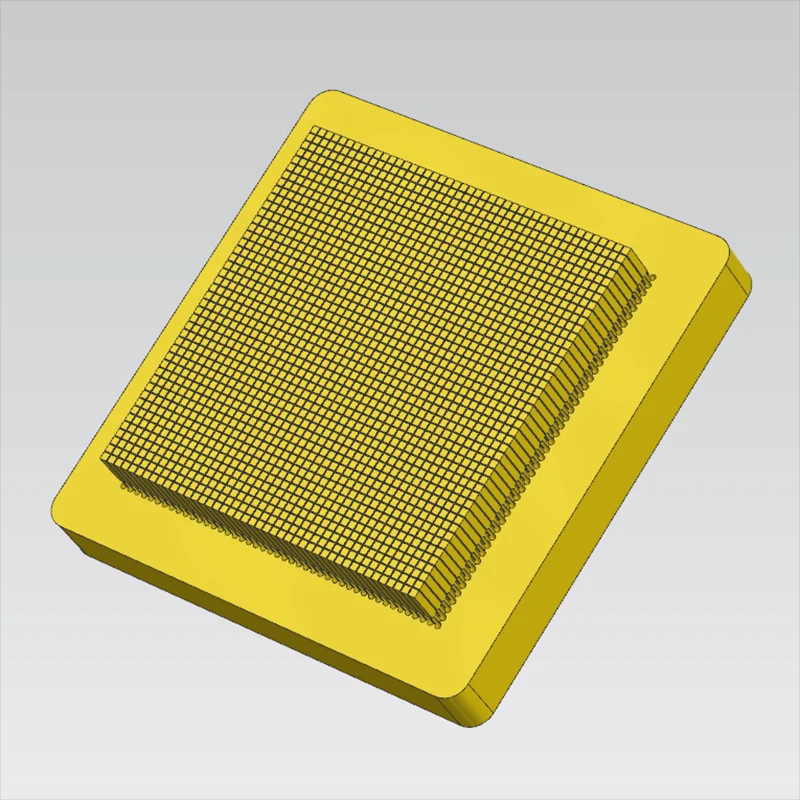

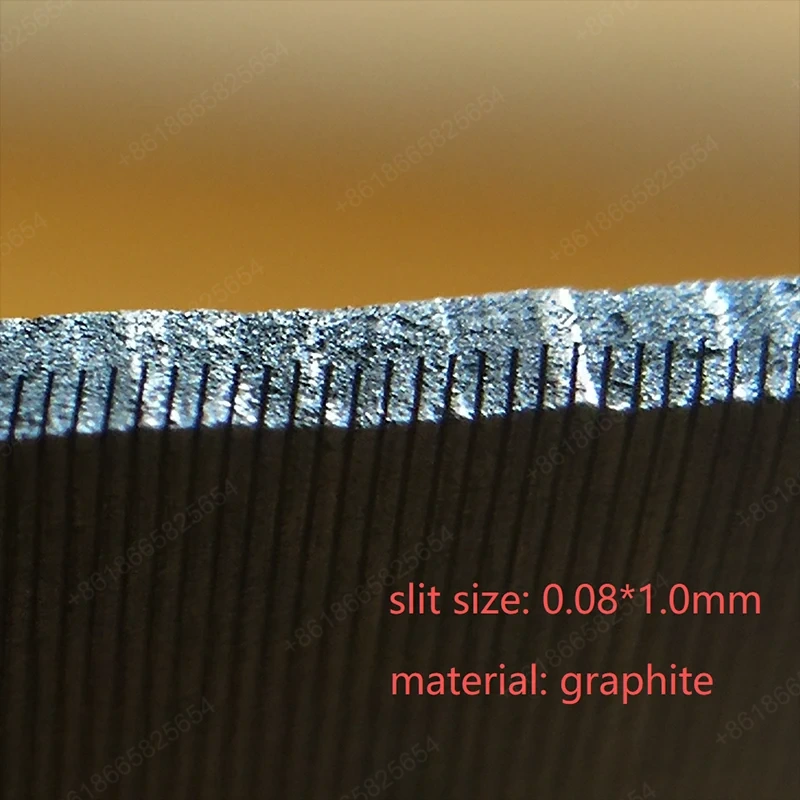

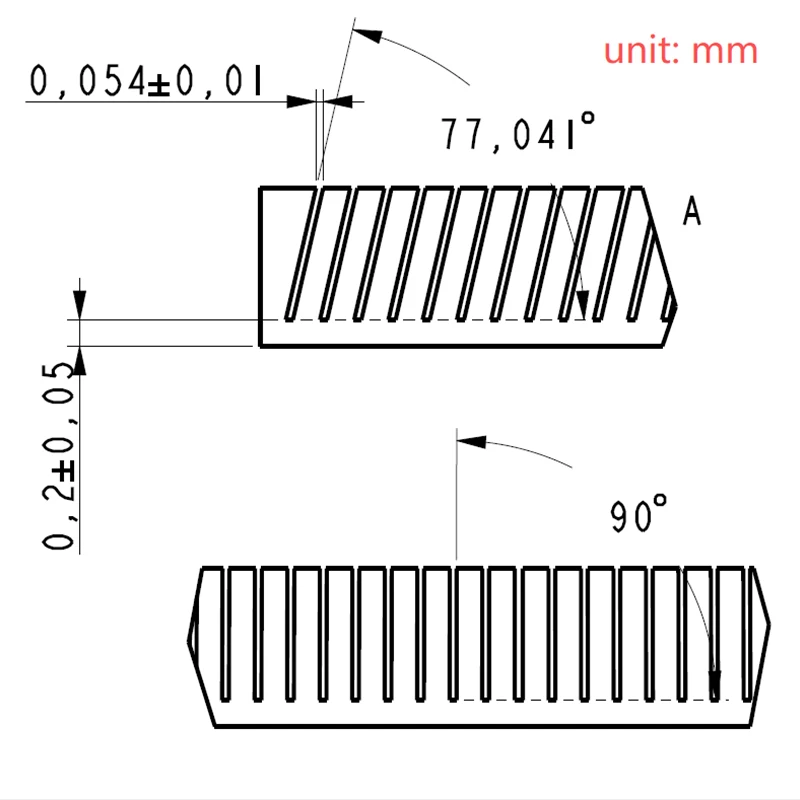

Kapeiden urien ja mikroreikien tarkkuuskaiverrus

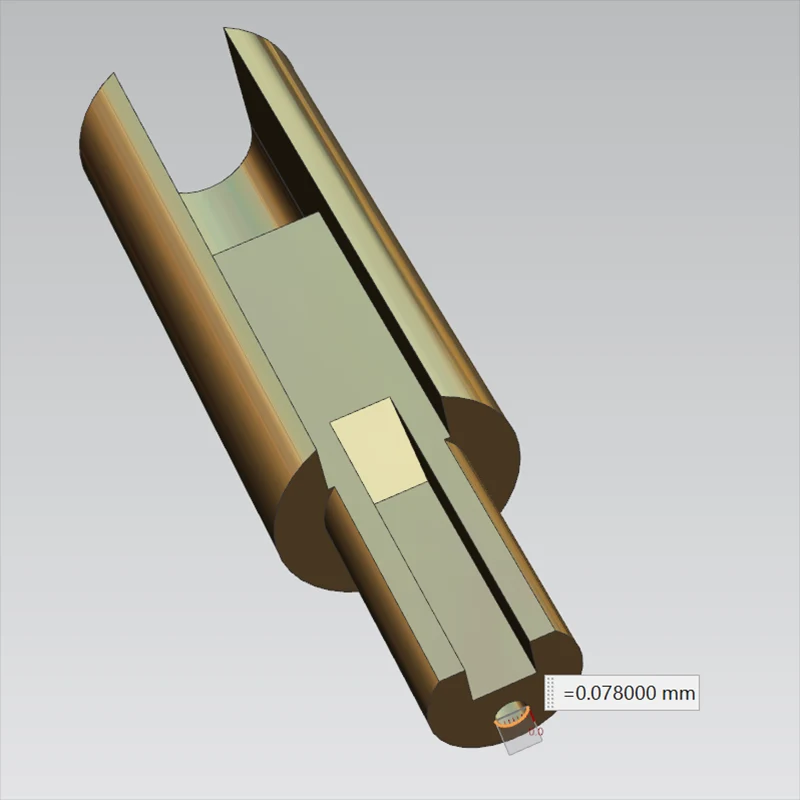

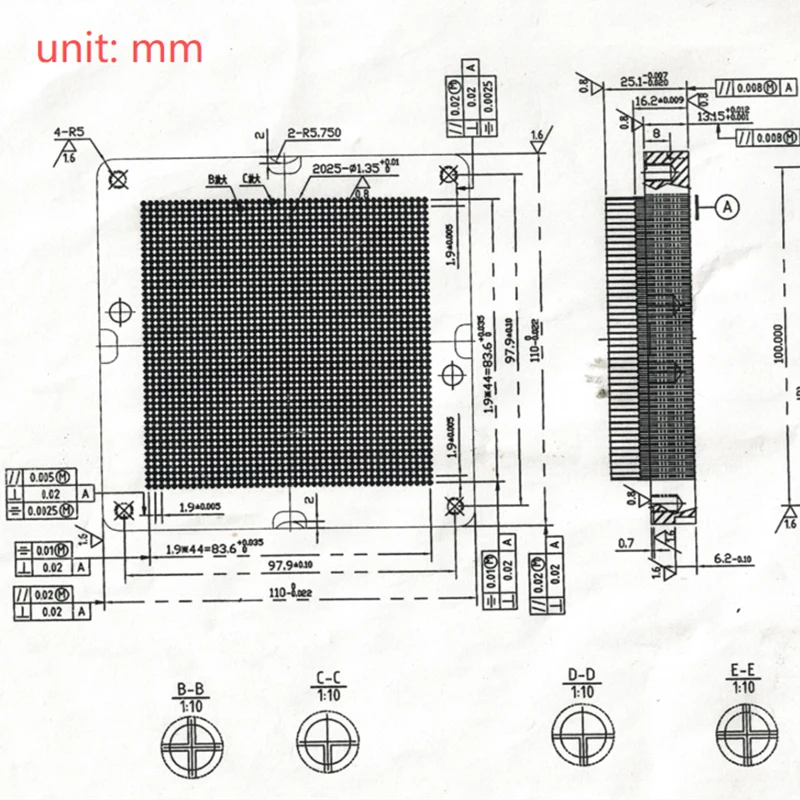

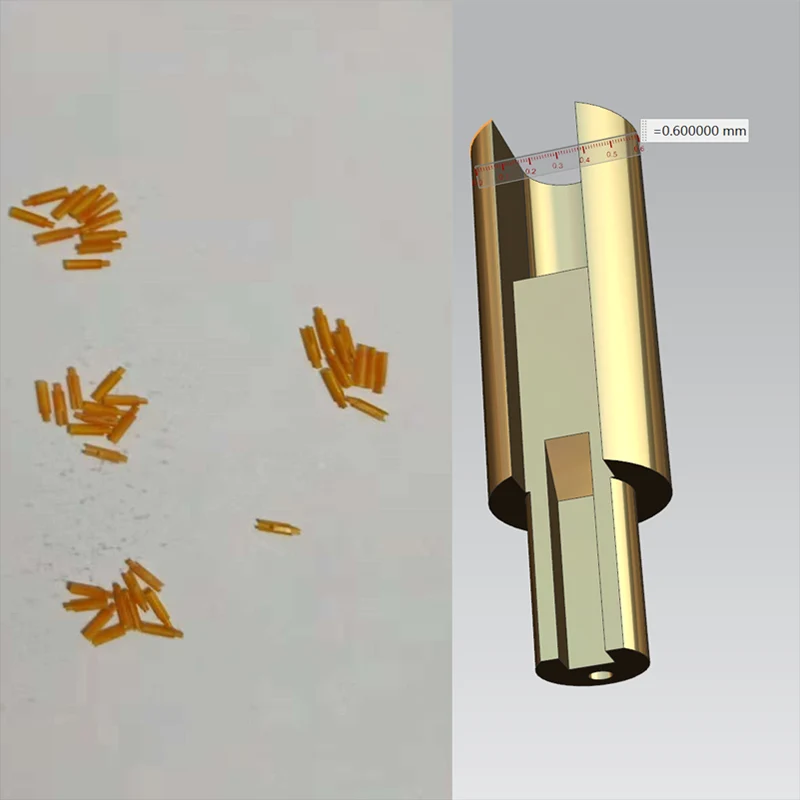

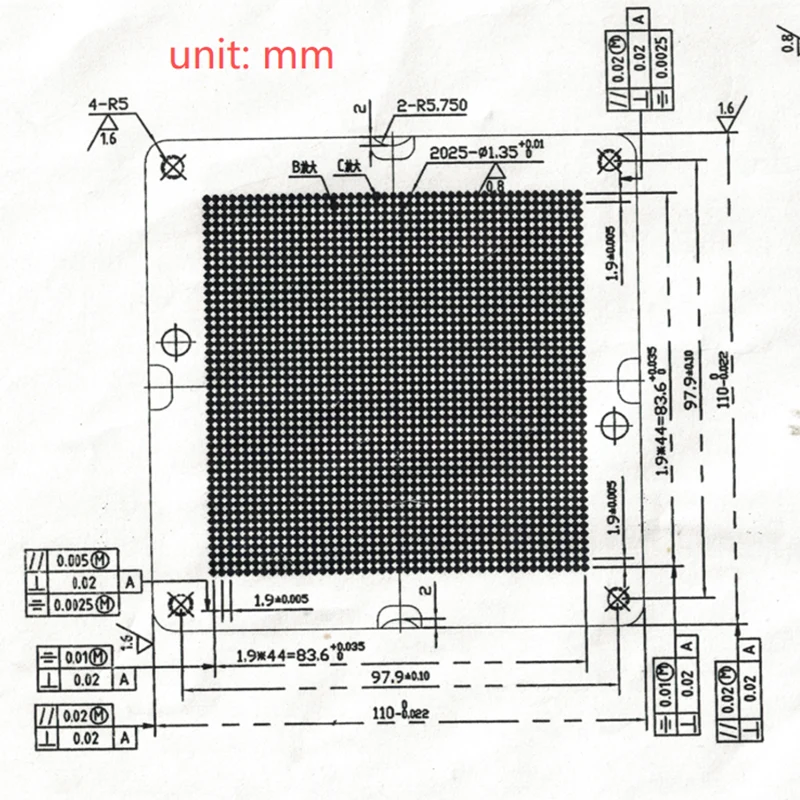

Sanluo Precisionin jalostuslaitos on erikoistunut mikropäätyjyrsintään, mukaan lukien kapeita uria ja mikroreikiä: kapeiden urien koneistus uran leveydellä 0,05-2 mm, urasyvyys ≤20 mm ja syvyys-leveyssuhde 8:1, φ0,04-0,5 mm paksuus yksikerroksisella päätyjyrsimellä. 0,2-0,5 mm, uran pohjan tasaisuus 0,001 mm, sivuseinämän yhdensuuntaisuus 0,001 mm ja suorakulma R<0,01 mm; mikroreiän jyrsintä reiän halkaisijalla φ0,02-3 mm ja syvyydellä ≤ 30 mm syväreiän työstöön, spiraalisyötöllä tapahtuvaan upotusjyrsintään, reiän halkaisijan tarkkuus ±0,005 mm, pyöreys 0,003 mm, jäysteetön reikä, jossa on 4 μm reikä ja sileä reikä. reikiä; erikoismuotoiset reiät (neliömäiset reiät, vyötärön muotoiset reiät, erikoismuotoiset ääriviivareiät) joustavalla ohjelmoinnilla ja suurella tarkkuudella.

Ilmeiset koneistuksen edut

Ammattimaisena mikropään jyrsinnän valmistajana olemme varustettu nopealla sähkökaralla, jonka pyörimisnopeus on 60 000 rpm ja jyrsimen puristusvälillä < 0,002 mm, mikä varmistaa vakaan koneistuksen. Käyttöalueet ovat laajat: tarkkuusinstrumentit (kvartsikideoskillaattorin kapea uran leveys 0,3 mm; anturin kalvon porrassuuntaisuus 0,005 mm), elektroniikkapakkaukset (keraaminen alustan mikrourajohdotus; IC-alustan mikroreiän halkaisija φ0,8 mm), optiset laitteet (optisen kuidun holkin päätypinnan tasaisuus3mm; 0,005 mm), lääketieteelliset implantit (luun naulan ohjausura; implantin kierteen pohjareikä, jossa on tarkka kartio). Mikrojyrsinnässä on ilmeisiä etuja: korkea tarkkuus profiilitoleranssilla ±0,002 mm ja karheus Ra0,1 μm, suuri joustavuus kerta-ohjelmointiin minkä tahansa muodon mukaan, jännitteetön koneistus ohutseinämäisten osien muodonmuutoksilla <0,01 mm, nopea jyrsintä sileällä pinnalla ja laaja valikoima alumiinia, työstettävää keramiikkaa, materiaalia. HRC60). Olemme tarjonneet räätälöityjä mikro-CNC-työstöpalveluita yrityksille, kuten Applelle, Huaweille, Siemensille, Medtronicille jne., joiden vuosituotanto on 300 000 pienoisosaa.

Mikropäiden jyrsintälaitteiden tekniset parametrit
