Mikroreiän poraus

Sanluo Precision on johtava mikroreiän porauksen valmistaja ja toimittaja Kiinassa, jolla on 18 vuoden tekninen kertyminen mikro-CNC-työstöstä ja joka tarjoaa asiakkailleen erittäin tarkkoja mikro-CNC-työstöpalveluita. Tarjoamme ammattimaisia räätälöityjä mikro-CNC-työstöpalveluita tarkkuusmuotteille, elektroniikkalaitteille, lääketieteellisille laitteille, ilmailun osille ja muille teollisuudenaloille, jotka tukevat monimutkaisten ja vaikeiden osien räätälöintiä. Toteutamme mikronitason pienten reikien, syvien reikien, kaltevien reikien ja poikkireikien tarkan porauksen, mikä täyttää täysin mikroreikien porauksen huippuluokan valmistuksen tiukat vaatimukset.

Lähetä kysely

Tuotteen Kuvaus

Mikro-CNC-työstötekniikka

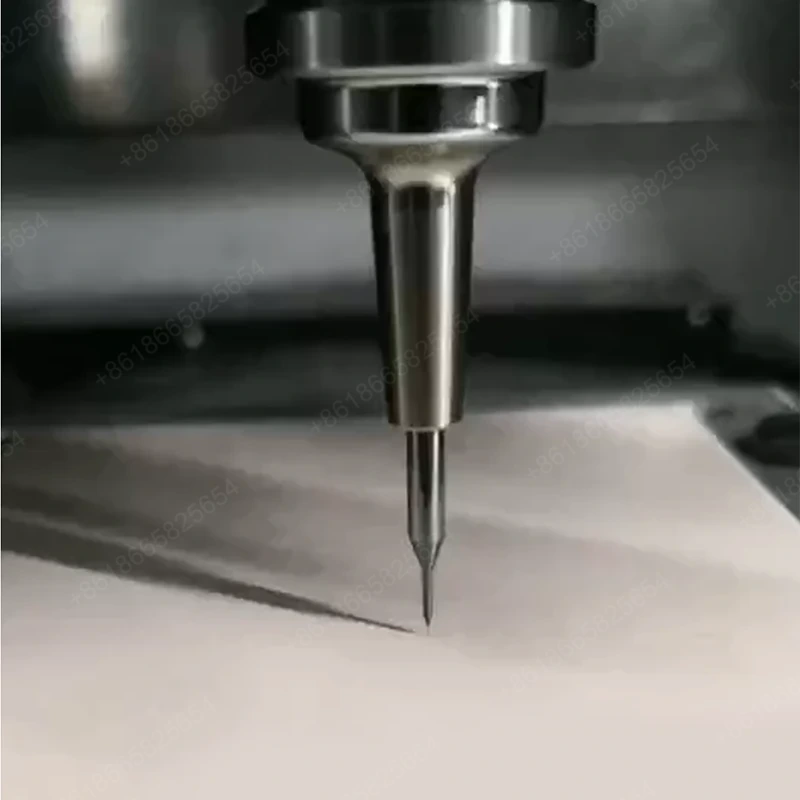

Mikroreiänporauksessamme käytetään mikroporanteriä reikien poraamiseen suurella nopeudella. Poranterän halkaisija on φ0,01-2 mm, ja saatavilla on kierreporat, suorat uurteet ja pistooliporat, jotka on valmistettu kovametallista tai pikateräksestä. Poraustarkkuus: reiän halkaisija ±0,005-0,02 mm, reiän sijainti ±0,01 mm, kohtisuora 0,01 mm, pyöreys 0,005 mm. Suurin syvyys-halkaisijasuhde syvän reiän poraamiseen on 20:1, kun käytetään sisäisellä jäähdytyksellä varustettuja pistooleja lastunpoistoon. Pyörimisnopeus on 5000-50000rpm ja jäähdytysnesteen paine 0,5-2MPa.

Aseman tarkkuus

Mittojen tarkkuus	OD	ID	T (C)	DP	SW
yksikkö: ±/mm	0.001	0.001	0.001	0.001	0.001
Geometrinen tarkkuus	Pyöreys	Koaksiaalisuus	Suoruus	Sylinterimäisyys	Symmetria
yksikkö: ±/mm	0.001	0.002	0.001	0.002	0.002
Tuotantokapasiteetti	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl
Tuotantosykli	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää

Porauskoneistuskapasiteetti

Sanluo Precisionin käsittelylaitoksella on kattava mikroreikien porauskapasiteetti: vakiomikroreiät (halkaisija φ0,1-2mm, syvyys ≤30mm, syvyys-halkaisijasuhde ≤15:1, reiän sijainnin tarkkuus ±0,01mm), syvät mikroreiät (syvyys ≤60mm, syvyys-halkaisija suhde ≤60mm, syvyys-20:1 0,05mm/100mm), umpireiät (syvyystarkkuus ±0,05mm, reiän pohjan karheus Ra≤1,6μm), läpimeneviä reiät (purseeton, reiän seinämä Ra0,8-1,6μm), kaltevareiät (kaltevuuskulma 15°-75°), ±0,0 mm:n poikkireiät ja 0ccuracysteet. reiät (reiän jakotarkkuus ±0,01 mm, sakeus <0,005 mm).

Erityinen prosessiteknologian optimointi

Ammattimaisena mikroreiänporauksen valmistajana olemme kehittäneet ja optimoineet prosessia: poranterän valinta (suoraporat reiän halkaisijalle φ<0,5 mm rikkoutumisen estämiseksi, kierreporat φ0,5-2 mm tehokkuuden parantamiseksi, pistooliporat syviin reikiin, joissa on vahva jäähdytys), pilottiporaus pienistä reiästä (cyproving accura) (0,5-2 kertaa halkaisija joka kerta), työkalun sisäänveto lastun poistoa varten (työkalun vetäminen sisään 1-3 mm porauksen välein tukkeutumisen estämiseksi), poran kärjen tarkastus (kuluneiden porankärkien oikea-aikainen vaihto) ja viiste porauksen jälkeen (C0,1-0,3 mm purseiden poistamiseksi).

Laajat sovelluskentät

Mikroreikien porausta käytetään tarkkuusmuotteissa (ejektorin tapin reiät φ0,5-3mm, syvyys 150mm, syvyys-halkaisijasuhde ≥30:1; jäähdytysreiät, joissa kaltevat reiät 30°-45°, jotka tunkeutuvat sisään), elektroniikkalaitteissa (piirilevyn reiät φ0,2-1mm, reikä0 mm. ilman lohkeilua), lääketieteelliset laitteet (katetrin sivureiät φ0,3-1mm lääkkeen antoa varten; luunaulan ohjausreiät φ1,5-3mm implantaation ohjaamiseen) ja ilmailuosat (terän jäähdytysreiät φ0,5-1,5mm, kaltevuuskulma 20°-40°; polttoainesuuttimet φ0,8mm monireikään atomointi). Sanluo Precision on suoraan tai epäsuorasti tarjonnut räätälöityjä mikro-CNC-työstöpalveluita yrityksille, kuten BYD, Foxconn, Johnson & Johnson, Medtronic jne., joiden vuotuinen porausmäärä on yli 4 miljoonaa reikää, ja laatu on vakaa ja luotettava.

Tekniset parametrit

Parametriluokka	Parametrien tiedot
Laitteen malli	Kastie-WK
Ydinpaikannus	Erittäin tarkka mikroreiän poraus
Akselien lukumäärä	Tieto puuttuu
Avaimen tarkkuus	Toista paikannustarkkuus ±0,5 μm
Ajojärjestelmä	X-akseli käyttää lineaarista moottorikäyttöä nopealla vasteella; Y/Z-akseleissa on erittäin tarkkoja kuularuuveja, joissa on täysi suljetun silmukan magneettiverkkokooderien ohjaus
Karajärjestelmä	Hyväksyy saksalaisen nopean SycoTec-sähkökaran, jolla on suuri nopeus, suuri tarkkuus ja suuri vääntömomentti
Koneistuskapasiteetti	Tukee reiän halkaisijaaluetta 0,015 - 10 mm
Sängyn rakenne	Marmoripohja, jolla on hyvä vakaus
Visuaalinen paikannus	Varustettu 5 megapikselin kameralla, paikannustarkkuus jopa 1 μm
Keskeiset edut	Kompakti rakenne, vakaa toiminta; moniasematyö, korkea koneistustehokkuus
Tyypilliset sovellukset	tarkkuus mikroreiän porausosat jne

Parametriluokka	Parametrien tiedot
Laitteen malli	(4-akselinen nopea CNC-porakone)
Ydinpaikannus	Monikulmainen, tehokas mikroreiän poraus
Akselien lukumäärä	4-akselinen (mukaan lukien 360° automaattisesti pyörivä A-akseli)
Karajärjestelmä	Suurinopeuksinen kara säädettävällä nopeudella 3000 - 60 000 rpm
Avaimen tarkkuus	Työstökoneiden toiston paikannustarkkuus 0,001 - 0,002 mm; karan juoksutarkkuus μ-taso (0,0001-0,0002 mm)
Jäähdytysjärjestelmä	Varustettu sisäisellä jäähdytyskiertojärjestelmällä, joka varmistaa, ettei kara ylikuumene ja suojaa mikroporanteriä
CNC-järjestelmä	Tukee CAD-piirustusten tuontia ohjelmien luomiseksi automaattisesti ilman ohjelmointia
Keskeiset edut	Pystyy toteuttamaan 360° automaattisen pyörivän monikulmaporauksen; korkea automaatio ja helppokäyttöisyys
Tyypilliset sovellukset	ruostumattomasta teräksestä, alumiinista, raudasta, kuparista, muovista ja muista materiaaleista valmistettujen pyöreiden putkien tai monitahoisten työkappaleiden mikroreiän poraus

Parametriluokka	Parametrien tiedot
Laitteen malli	HX-1680-sarjan koneistuskeskus
Ydinpaikannus	Lääketieteellisten laitteiden, kuten kirurgisten instrumenttien liitososien, korkean tarkkuuden mikroreikien työstövaatimukset
Karajärjestelmä	Erittäin tarkka sähkökara, jonka säteittäinen ulostulo ≤ 0,001 mm, varustettu ainutlaatuisilla työkaluilla mikroreikien poraamiseen
Ohjaustekniikka	Yhdessä suljetun silmukan ohjaustekniikan kanssa se voi seurata reaaliajassa mittamuutoksia porauksen aikana ja kompensoida automaattisesti työkalun kulumista
Koneistuskapasiteetti	Pystyy koneistamaan erittäin tarkkoja reikiä, joiden halkaisija on φ3 mm, reiän halkaisijan toleranssivaatimus H5 ja reiän koaksiaalisuusvirhe ≤ 0,005 mm
Automaatiosovitus	Tukee räätälöityjä kiinnikkeitä mukautumaan erirakenteisten työkappaleiden työstövaatimuksiin
Tyypilliset sovellukset	tarkkuus mikroreiän porausosat jne

Parametriluokka	Parametrien tiedot
Laitteen malli	CNC-430AC
Ydinpaikannus	Täysautomaattinen 4-akselinen CNC, soveltuu puolijohteiden, keramiikan ja muiden materiaalien mikroreikien koneistukseen
Akseleiden lukumäärä ja isku	4-akselinen CNC; X/Y-akselin isku 400x300mm; Z-akselin isku 250mm
Avaimen tarkkuus	X/Y-akselin paikannustarkkuus 0,005 mm; toista paikannustarkkuus ±0,0005 mm
Ohjaus ja ajaminen	Taiwan Advantech CNC-järjestelmä; X/Y-akselit käyttävät AC-servo-lineaarimoottoreita
Koneistusvaikutus	Pinnan karheus Ra 0,6 μm
Ominainen kokoonpano	Käyttää deionisoitua vettä työnesteenä; varustettu ei-elektrolyyttisellä virtalähteellä työkappaleen hapettumisen estämiseksi
Tyypilliset sovellukset	tarkkuus mikroreiän porausosat jne
