Tiukan toleranssin koneistus

Sanluo Precision on johtava tiukan toleranssin koneistuksen valmistaja ja toimittaja Kiinassa, joka keskittyy tiukkaan toleranssin hallintateknologiaan ja tarjoaa asiakkailleen korkean tarkkuuden palveluita. Tarjoamme ammattimaisia räätälöityjä korkean tarkkuuden koneistuspalveluita huippuluokan valmistusteollisuudelle ja tuemme monimutkaisten ja vaikeiden osien räätälöintiä. Pystymme valmistamaan tarkkuusosia IT1-IT7-toleranssilla, jotka täyttävät täysin eri teollisuudenalojen tiukat vaatimukset tiukan toleranssin koneistukseen.

Lähetä kysely

Tuotteen Kuvaus

Toleranssin hallintaominaisuus

Sanluo Precisionin tiukka toleranssityöstö toteuttaa tiukan toleranssivalvonnan: Mittatoleranssi (halkaisija IT0-luokka ±0,0002mm-IT1-luokka ±0,001mm, pituustoleranssi ±0,002-0,015mm); sovitustoleranssi (akseli h2/h3-laatu, reikä H2/H3-laatu, toleranssialue ±0,002-0,008mm); geometrinen toleranssi (pyöreys 0,0005-0,005 mm, tasaisuus 0,0005-0,015 mm, kohtisuora 0,001-0,02 mm, samankeskisyys 0,002-0,015 mm, poikkeama 0,002-0,03 mm, sijaintitoleranssi 0,5 mm); pinnan karheus Ra0,05-1,6 μm.

Työaseman tarkkuus

mittatarkkuus	L (X)	W (Y)	H (Z)	SW	GD
yksikkö: ±/mm	0.001	0.0005	0.0001	0.002	0.001
Geometrinen tarkkuus	tasaisuus	rinnakkaisuus	kohtisuoraan	symmetria	Asennon toleranssi
yksikkö: ±/mm	0.0003	0.001	0.001	0.002	0.002
tuotantokapasiteettia	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl
tuotantosykli	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää

Toleranssin työstömenetelmät

Sanluo Precisionin jalostuslaitos ottaa käyttöön erilaisia työstötekniikoita tiukan toleranssin koneistukseen: tarkkuussorvaus (halkaisija φ0,05-500 mm, toleranssi IT6 luokka ±0,003-0,006 mm, pyöreys 0,003 mm), tarkkuusjyrsintä (tasainen toleranssi ±5 mm), 0.0 toleranssi ±0,0 asema. tarkkuushionta (sylinterihionta/sisähionta/pintahionta, toleranssi IT5 luokka ±0,001 mm, pyöreys 0,001 mm), tarkkuusporaus (aukko φ10-500 mm, toleranssi IT5 luokka ±0,002-0,01 mm), tarkkuusporaus (halkaisija 1 etäisyys 0 mm ±0,02mm), jigiporaus (reiän asennon tarkkuus ±0,002mm, tarkkuusmuotteja/kiinnittimiä varten).

Toleranssitarkastuksen vakuutus

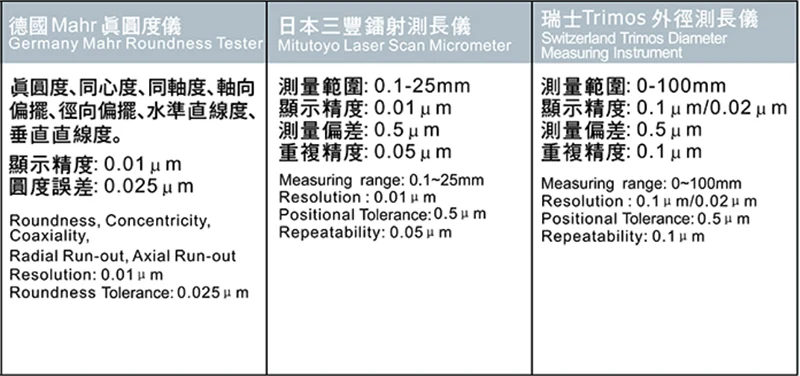

Ammattimaisena tiukan toleranssin koneistuksen valmistajana Sanluo Precision toteuttaa tiukan tarkastusvarmistuksen: mittatarkastus (CMM-mittaustarkkuus 0,002 mm mittatoleranssin / reiän etäisyyden toleranssin mittaamiseen; laserinstrumentti / erittäin tarkka mikrometri / mikrometri / vernier-satula / pistoke / mittausmitta / mittamitta); Käyttökohteet: tarkkuusmuotit (ontelon mittatoleranssi ±0,01 mm, puristusmuottiraon toleranssi ±0,005 mm), tarkkuuskiinnikkeet (paikannusnastan reikä H7 luokka ±0,005 mm, asemointitarkkuus ±0,01 mm), mittauslaitteet (mikrometri 0 mm tasaisuus 0 mm). ±0,002 mm), tarkkuusvaihteisto (hammasprofiili IT6, laakerin sisä- ja ulkorenkaat IT5 luokka ±0,002 mm), hydraulinen ja pneumaattinen (sylinterin reikä H7 luokka ±0,006 mm, kelan sovitustoleranssi ±0,003 mm). Olemme suoraan tai epäsuorasti tarjonneet räätälöityjä korkean tarkkuuden koneistuspalveluita Boschille, ZF:lle, NSK:lle ja muille yrityksille, joiden vuosituotanto on 200 000 kappaletta ja pätevyysaste 99,8 %.

Laitteen tekniset parametrit

Parametriluokka	Parametrien tiedot
Laitteen malli	JDSGT400 Lineaarinen moottorikäyttöinen 3-akselinen nopea koneistuskeskus
Ydinpaikannus	Submikronin tason erittäin tarkkaan koneistukseen
Ajojärjestelmä	Kaikki kolme akselia käyttävät kaksoislineaarimoottorikäyttöä
Avaimen tarkkuus	Toistuva paikannustarkkuus jopa 0,8 mikronia; reiän sijainnin tarkkuus alle 1 mikroni 100 mm:n alueella.
Ydintekniikka	Integroitu suorakäyttö, lämpötilan säätö, itse kehitetyt JD60 CNC-järjestelmän tarkkuustyöstöominaisuudet ja erittäin tarkka servokäyttöjärjestelmä
Ydin etu	Sitoutunut saavuttamaan erinomaisen vaikutuksen "pinta on toimiva pinta"
Tyypillinen sovellus	tarkkuusoptisten muottien, puolijohdeosien, korkean tarkkuuden rakenneosien ja muiden tuotteiden tiukka toleranssityöstö, jossa on tiukat mitat ja pinnan laatuvaatimukset

Parametriluokka	Parametrien tiedot
Laitteen malli	Micro5 mikronin taso Erittäin tarkka 5-akselinen koneistuskeskus
Ydinpaikannus	Korkea dynaaminen suorituskyky ja erittäin tarkka pienikokoisten, korkean lisäarvon osien koneistus
Avaimen tarkkuus	Toistuva paikannustarkkuus 0,0005 mm, paikannustarkkuus < 0,002 mm
Karajärjestelmä	Karan maksiminopeus 60 000 rpm
Rakenteelliset ominaisuudet	Kompakti rakenne kokonaispainolla 550 kg; varustettu kolmikerroksisella työkalumakasiinilla, jonka kapasiteetti on 60 työkalua; käsittelyalueen lavajärjestelmään mahtuu 6 nollapistekiinnitystä
Energiansäästö ja ympäristönsuojelu	Erittäin alhainen energiankulutus (<500W), varustettu öljysumunkerääjällä
CNC-järjestelmä	Saksalainen Beckhoff-järjestelmä
Isku (X/Y/Z)	78/56/50 mm
Tyypillinen sovellus	pienikokoisten teknisten komponenttien, pienten jalometalliosien jne. tiukka toleranssikoneistus.
