Tarkkuus CNC-työstöosat

Sanluo Precision on ammattimainen tarkkuus-CNC-työstöosien valmistaja ja toimittaja Kiinassa. Yrityksellä on valmiuksia sorvaukseen, jyrsintään, hiontaan, langanleikkaukseen jne., ja se keskittyy monimutkaisten rakenneosien räätälöintiin. Tarkka koneistuksen tarkkuustaso vaihtelee IT1:stä IT5:een, muoto- ja sijaintitoleranssit ±0,002 - 0,005 mm. Tarjoamme asiakkaillemme yhden luukun räätälöityjä tarkkuus-CNC-työstöosien palveluita suunnittelun optimoinnista erätuotantoon, tukemalla monimutkaisten ja vaikeiden osien räätälöintiä.

Lähetä kysely

Tuotteen Kuvaus

Moniakselisen koneistustekniikan edut

Johtavana tarkkuus-CNC-työstöosien tehtaana Kiinassa, joka on varustettu DMG DMU65:llä, MAZAK VARIAXIS:lla ja muilla maahantuoduilla viisiakselisilla työstökeskuksilla, se pystyy suorittamaan monipintatyöstön yhdellä kiinnityksellä ja vähentämään tehokkaasti toistuvia paikannusvirheitä.5-akselinen kääntökulma-alue A-akseli ±120°, C-akselin kiertonopeus 0,0 jatkuva kierto, 0 vähintään 360. soveltuu erityisesti ilmailun terien, lääketieteellisten ortopedisten implanttien, monimutkaisten muottipesän ja muiden erikoismuotoisten kaarevien osien käsittelyyn. Neliakselinen työstökeskus on varustettu erittäin tarkalla pyörivällä pöydällä, joka pystyy tehokkaasti viimeistelemään pyörivien osien, kuten hammaspyörien, nokkien, laippojen jne., koneistuksen. Kolmiakselinen yhdistelmä, kääntö- ja voimanotto-jyrsintälaitteet jyrsintä, poraus, kierteitys ja muut prosessit, jotta käsittelyn tehokkuus kasvoi yli 40%.Käytetään laajasti automaatiolaitteissa, teollisuusroboteissa, tarkkuusinstrumenteissa, viestintälaitteissa, uudessa energiassa ja muilla huippuluokan aloilla.

Työaseman tarkkuus

Mittojen tarkkuus	L (X)	W (Y)	H (Z)	SH	SW
yksikkö: ±/mm	0.002	0.002	0.001	0.002	0.002
Geometrinen tarkkuus	tasaisuus	rinnakkaisuus	kohtisuoraan	karheutta	symmetria
yksikkö: ±/mm	0.002	0.002	0.002	Ra0.4	0.002
tuotantokapasiteettia	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl
tuotantosykli	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää

Konfiguroituja testauslaitteita ja mittaustyökaluja ovat: CMM (Coordinate Measuring Machine), kuva-analysaattori, projektori, laserhalkaisijamittari, laserinterferometri, karheusmittari, pyöreysmittari, työkalumikroskooppi, stereomikroskooppi, mikrometri, kierremittari, vernier-satula, mikrometriasteikko, kymmenentuhannen mittari, kovuusmitta, elektroninen korkeusmittari, mittari kierremittari.

Massatuotanto- ja huoltotakuu

Sanluo Precision toteuttaa kevyttä tuotannonhallintaa. Koko tarkkuus-CNC-työstöprosessia tilausten tarkastelusta, prosessin suunnittelusta, tuotannon aikataulutuksesta, laaduntarkastuksesta toimitukseen asti ohjataan digitaalisesti. Jalostuslaitokseen asennetaan automaattinen AGV-logistiikkajärjestelmä, joka kuljettaa työkappaleita automaattisesti eri prosessien välillä. Työkalujen keskitetty esisäätöjärjestelmä voi suorittaa työkalun lataamisen ja kohdistuksen etukäteen, mikä vähentää tuotannon vaihtoaikaa alle 15 minuuttiin. Automatisoitu pystyvarasto voi parantaa raaka-aineiden varastoinnin tehokkuutta ja valmiiden tuotteiden kiertonopeutta, ja varaston kiertonopeus on kasvanut 30 % aiempaan verrattuna. Ammattimainen CNC-jyrsintäpalveluyritys, joka takaa tarkkuus-CNC-työstöosien laadun, tarjoaa räätälöityä käsittelyä yli 3 000 asiakkaalle ympäri maailmaa. Toimitusaika on kolmesta viiteentoista päivään, ja toimitusaika on yli 98 %.

Laitteen tekniset parametrit

Parametriluokat	Parametrien tiedot
Työpöydän koko	850 x 500 mm
Matkailu (X/Y/Z)	650 x 500 x 450 mm
Karajärjestelmä	Vakiovarusteena 20 000 rpm HSK-A63 sähkökaralla, jossa on akselin sydämen jäähdytys ja laakerien sisäinen painevoitelutekniikka
Kriittinen tarkkuus	Paikannustarkkuus: ±0,0015 mm Toistettavuuden paikannustarkkuus: ±0,001 mm
Työkalujen tallennuskapasiteetti	30 yksikköä
Numeerinen ohjausjärjestelmä	Muye Expert 6 -ohjain, joka on varustettu Super Geometric Intelligence Controlilla (SGI.5), voi lyhentää monimutkaisten mallien käsittelyjaksoa
Keskeiset edut	Korkea jäykkyys, hyvä lämmönkestävyys; erityisesti optimoitu kovaan leikkaamiseen ja monimutkaisten geometrioiden käsittelyyn
Tyypilliset sovellukset	tarkkuus CNC-työstöosat

Parametriluokat	Parametrien tiedot
Laitteen malli	JDGR300T Neliakselinen nopea työstökeskus
Ydinpaikannus	Mikronien erittäin tarkkaan koneistukseen, sopii tarkkuuslääketieteellisiin osiin
Numeerinen ohjausjärjestelmä	Jingdiaon itsenäisesti kehittämä JD50 CNC-järjestelmä, liikeohjausresoluutio jopa 10 nm
Avaimen tarkkuus	Vakaa 0,1 μm syöttö, 1 μm leikkaus, pinnan karheus nanometritasolle asti
Karajärjestelmä	Vakiona nopea tarkkuussähkökara, jonka vääntömomentti on jopa 21,5 Nm
Työkalulehtijärjestelmä	ketjutyökalulehti
Keskeiset edut	On-machine-mittaustekniikalla se voi automaattisesti havaita ja kompensoida virheet varmistaakseen eräkäsittelyn tuoton

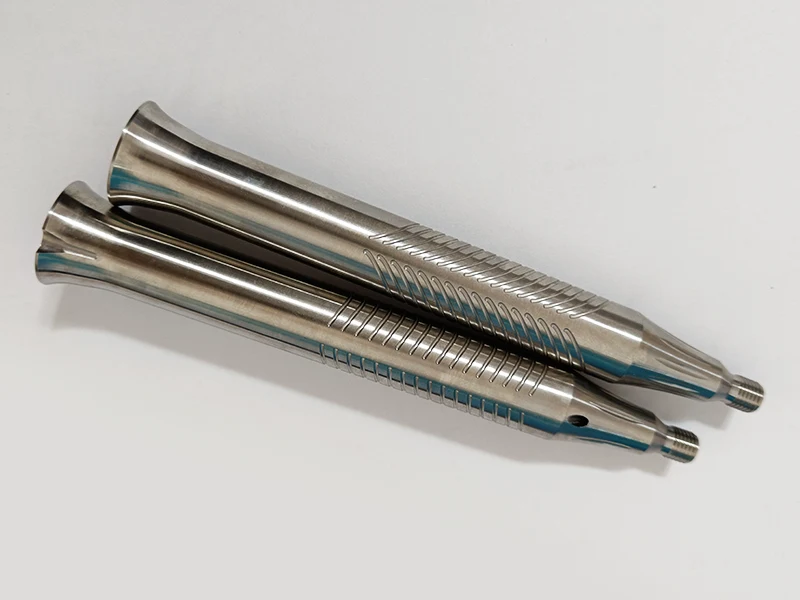

Tyypilliset sovellukset	Tarkkuus-CNC-työstöosat, joilla on tiukat vaatimukset koolle ja pinnan laadulle kirurgisten instrumenttien osille, ortopedisille implanteille jne.
