Laser mikroporaus

Sanluo Precision on ammattimainen lasermikroporauksen valmistaja ja toimittaja Kiinassa, jolla on 18 vuoden kokemus tarkkuusmikroreikien käsittelytekniikasta ja joka tarjoaa asiakkailleen korkealaatuisia lasersäteen työstöpalveluita. Se tarjoaa ammattimaisia räätälöityjä tarkkoja mikrotyöstöpalveluita elektronisille pakkauksille, lääketieteellisille katereille, suodatinlaitteille ja muille aloille ja tukee monimutkaisten ja vaikeiden osien räätälöintiä. Se toteuttaa mikronitason pienten reikien, syvien reikien, erikoismuotoisten reikien ja ryhmän reikien tarkan käsittelyn, mikä täyttää täysin eri teollisuudenalojen tiukat vaatimukset lasermikroporausta varten.

Lähetä kysely

Tuotteen Kuvaus

Mikroreiän käsittelytekniikka

Sanluo Precisionin prosessointilaitoksen käyttämä lasermikroporaustekniikka käyttää korkeaenergisiä lasersäteitä tarkentamiseen ja reikien poraamiseen. Porausperiaate: Laser lämmittää materiaalin välittömästi kiehumispisteeseensä, materiaali höyrystyy muodostaen reikiä ja apukaasu puhaltaa pois sulan materiaalin. Reiän halkaisijaalue: φ10-500μm, minimireiän halkaisija φ5μm. Syvyys-halkaisijasuhde: ≥20:1, merkittäviä etuja syväreikien käsittelyssä. Erilaisia reikätyyppejä: pyöreät reiät, neliömäiset reiät, erikoismuotoiset reiät, muodostettu suoraan laserilla. Reiän seinämän laatu: kartio ≤2°, pyöreys ≥95%, seinän pinnan karheus Ra0,5-2μm. Yhden reiän nopeus: 0,01-1 sekunti, korkea tehokkuus ryhmän reikien eräkäsittelyssä. Soveltuvat materiaalit: metallit, keramiikka, lasi, muovit, komposiittimateriaalit voidaan kaikki porata.

Aseman tarkkuus

Mittojen tarkkuus	OD	ID	T (C)	DP	SH
yksikkö: ±/mm	0.002	0.001	0.005	0.002	0.001
Geometrinen tarkkuus	Pyöreys	Koaksiaalisuus	Suoruus	Sylinterimäisyys	Samankeskisyys
yksikkö: ±/mm	0.002	0.006	0.002	0.005	0.002
Tuotantokapasiteetti	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl
Tuotantosykli	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää

Precision Hole Processing Technology

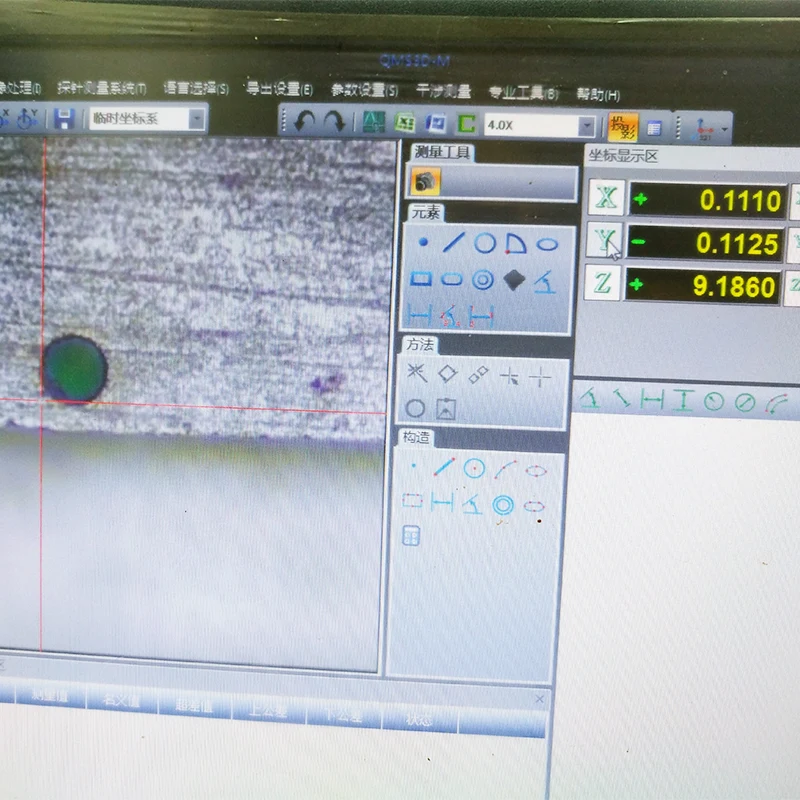

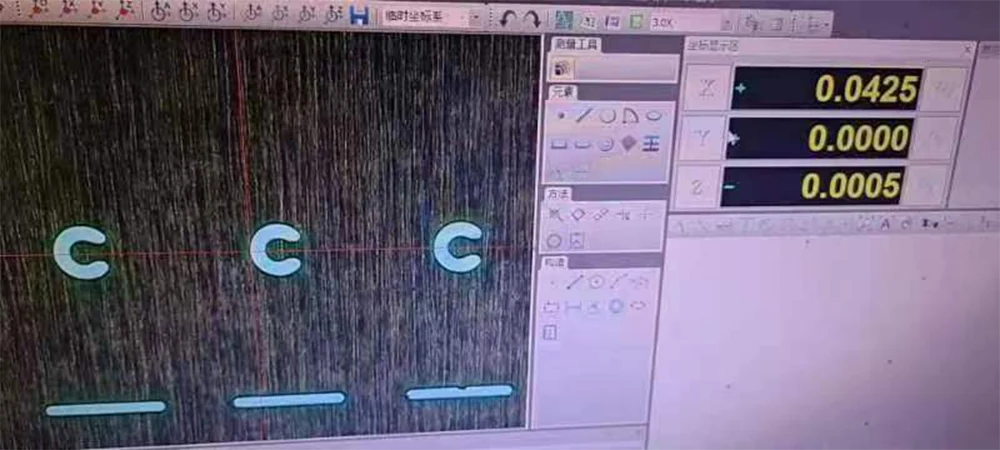

Ammattimaisena lasermikroporauksen valmistajana Sanluo Precision on hionut ja optimoinut prosessia. Yhden pulssin poraus: täydennetty yhdellä pulssilla, nopea nopeus, sopii φ<100 μm reikiin ohuissa materiaaleissa. Monipulssiporaus: monipulssi superpositio, reiän halkaisija φ100-300μm, syvyys 5mm. Spiraaliporaus: laserspiraaliskannaus, suuri reiän halkaisija φ300-1000μm, suuri syvyys-halkaisijasuhde. Hihan reikäprosessi: poraa ensin pieni ohjausreikä ja sitten suuri reikä erittäin tarkasti. Parametriohjaus: tarkka pulssienergian, taajuuden, defocus-määrän ja apuilman paineen säätö. Ryhmäporaus: CNC-asemointi eräporaukseen, reiän jakotarkkuus ±5 μm, reiän halkaisijan sakeus <3%. Online-tunnistus: CCD-koaksiaalinen havainnointi, laseretäisyys laadun varmistamiseksi.

Sovelluskentät

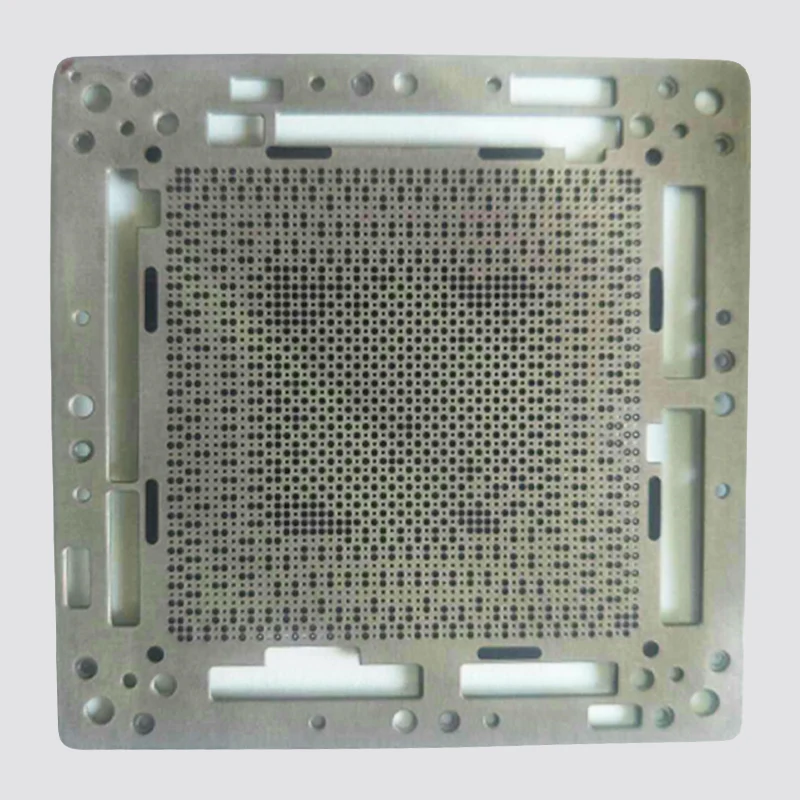

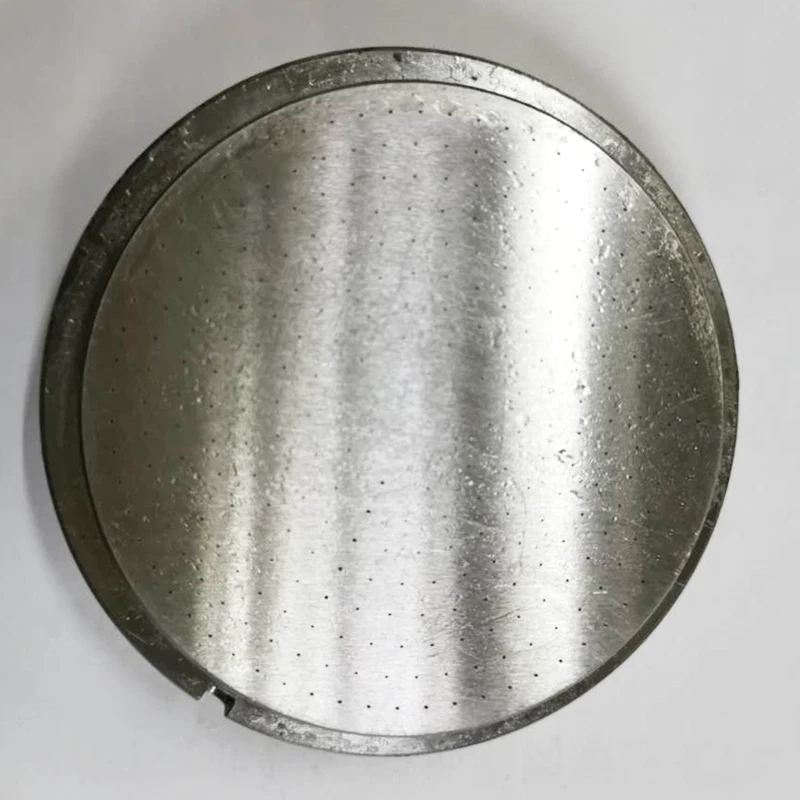

Sanluo Precisionin lasermikroporausta käytetään useissa eri skenaarioissa, kuten moottorin turbiinin siipien kalvojäähdytysrei'issä, joiden reiän halkaisija on φ0,3-1 mm, kaltevuuskulma 15°-30° ja tuhansia reikiä; Polttokammion liekkiputkien hien jäähdytysreikäsarjat, joiden reiän halkaisija on 0,2-0,5 mm ja reikäväli 1-3 mm. Keraamisten substraattien läpivientireiät elektroniikkapakkauksia varten, reiän halkaisija 50-300 μm, metalloitu läpimenevät reiät; IC-substraattien mikroreiät, joiden halkaisija on φ20-100 μm ja syvyys-halkaisijasuhde 15:1. Lääketieteellisten laitteiden katetrien sivureiät, joiden reiän halkaisija on 100-500 μm lääkkeen vapauttamista varten; dialysaattorien kalvoreiät, joiden reiän halkaisija on 10-50 μm ja tasainen jakautuminen. Mikroreiät ruostumattomasta teräksestä valmistettuja suodatinseuloja suodatinlaitteille, reiän halkaisija φ20-200μm ja reiän tiheys 10-100 kpl/cm². Sanluo Precision on tarjonnut räätälöityjä lasersäteen työstöpalveluita AVIC:lle, Foxconnille, Medtronicille ja muille yrityksille, joiden vuotuinen porausmäärä on yli 100 miljoonaa reikää, vakaa laatu ja luotettava tarkkuus.

Lasermikroporauslaitteiden tekniset parametrit

Parametriluokka	Parametrien tiedot
Laitteen malli	MiDril 40P ultranopea laser-kaksiasemainen mikroreikäkäsittelylaitteisto
Ytimen sijoittelu	Tehokas ja erittäin tarkka kaksiasemainen rinnakkainen mikroreikäkäsittely
Akselien ja asemien lukumäärä	Moniakselinen, kaksoiskara, kaksiasemainen rinnakkaiskäsittely
Isku (X1 /Y1 /Z1)	400 mm / 400 mm / 450 mm
Reikien valmistusalue	Φ0.005mm ~ Φ1.5mm (uuden mallin reikien valmistusalue on Φ0.0025mm ~ Φ2.5mm)
Avaimen tarkkuus	Reiän halkaisijan tarkkuus ±0,001 mm, syvyys-halkaisijasuhde ≥15:1
Pinnan laatu	Pinnan karheus Ra 0,4 (Huomautus: Ra0,2 μm uudelle mallille)
Ydintekniikka	Monikanavainen säteenjakotekniikka toteuttaa suuritehoisen femtosekunnin lasersäteen jaon ja asynkronisen käsittelyn; Itsenäinen säteen skannausmoduuli tukee kaarevan pinnan monimutkaisten mikrorakenteiden käsittelyä
Keskeiset edut	Kattava hyötysuhde on parantunut yli 70 %, sopii kalvoreikien ja polttoainesuuttimien laadukkaaseen, tarkkaan ja tehokkaaseen käsittelyyn
Tyypillisiä sovelluksia	Tarkkuuslasermikroporausosat jne

Parametriluokka	Parametrien tiedot
Laitteen malli	DS 5-akselinen femtosekunnin erikoismuotoiltu mikroreiän muodostuslaitteisto (tietty malli/)
Ytimen sijoittelu	Monimutkaisten uusien materiaalien (kuten keraamisten matriisikomposiittien) tarkkuuskäsittely, ei-lämpövaurio
Akselien lukumäärä	5-akselinen
Laserparametrit	Femtosekunnin laser pulssin leveydellä niin kapea kuin 80fs, tarkennetun pisteen halkaisija vain φ5 μm
Avaimen tarkkuus	Prosessointireiän asennon poikkeamaa säädetään vakaasti ±2 μm:n sisällä
Älykäs toiminto	Varustettu "älykkäällä kompensaatiolla" -toiminnolla, joka voi automaattisesti tunnistaa materiaalin lämpölaajenemiskertoimen ja säätää käsittelypolkua reaaliajassa ennen käsittelyä
Keskeiset edut	Erittäin pieni lämpövaikuttama alue, joka pystyy käsittelemään keraamisia matriisikomposiitteja halkeilematta; älykäs säätö takaa korkean tarkkuuden
Tyypillisiä sovelluksia	Tarkkuuslasermikroporausosat jne
