Erittäin tarkka koneistus

Sanluo Precision on johtava huipputarkkuuskoneistuksen valmistaja ja toimittaja Kiinassa, ja sen ydinteknologia on nanotason tarkkuusvalmistuksessa ja tarjoaa asiakkaille huipputason tarkkuustyöstöpalveluita. Tarjoamme ammattimaisia räätälöityjä korkean tarkkuuden työstöpalveluita ilmailu-, optinen viestintä-, puolijohde-, lääketieteellisten laitteiden ja muiden korkealaatuisten alojen tarpeisiin ja tuemme monimutkaisten ja vaikeiden osien räätälöintiä. Voimme saavuttaa nanometritason koneistustarkkuuden, joka täyttää täysin huippuluokan valmistusteollisuuden äärimmäiset tarkkuusvaatimukset erittäin tarkkaan koneistukseen.

Lähetä kysely

Tuotteen Kuvaus

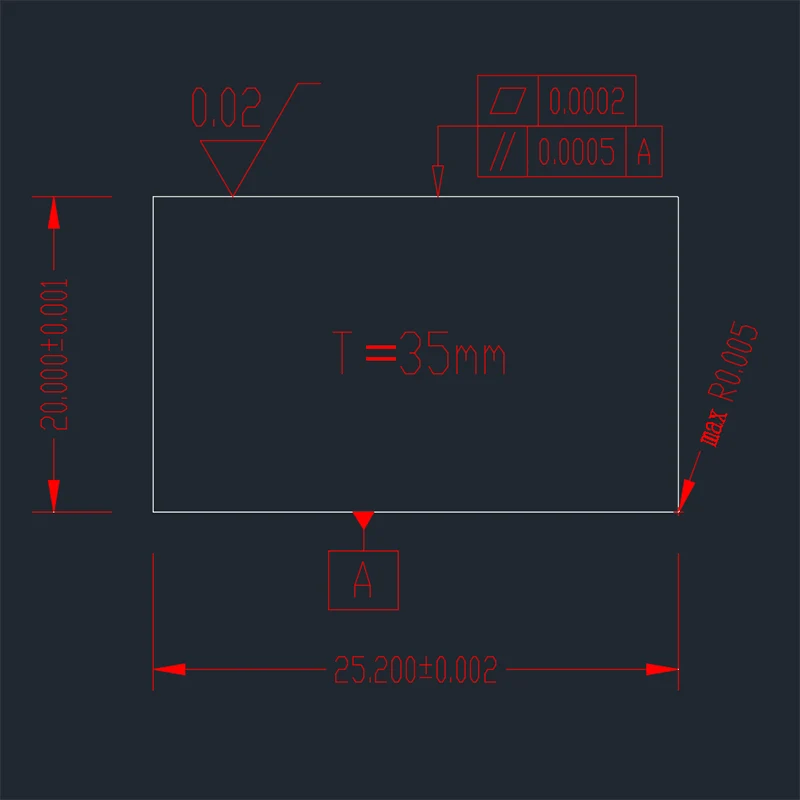

Työaseman tarkkuus

mittatarkkuus	L (X)	W (Y)	H (Z)	SH	SW
yksikkö: ±/mm	0.001	0.0005	0.0001	0.001	0.001
Geometrinen tarkkuus	tasaisuus	rinnakkaisuus	kohtisuoraan	karheutta	symmetria
yksikkö: ±/mm	0.0003	0.001	0.001	Ra0,05	0.001
tuotantokapasiteettia	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl
tuotantosykli	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää

Ultra High Precision Core Technology

Sanluo Precisionin ultratarkkuustyöstö käyttää useita ydintekniikoita: erittäin tarkka työstökone (aerostaattinen kara, hydrostaattinen ohjauskisko, lämpövirheen kompensointi, tärinäneristysjärjestelmä), timanttisorvaus (pinnan karheus Ra0,01-0,05 μm, pyöreys 0,00005 mm:n pintakäsittely, acccy-beamnometer-ionina). ±0,0001 mm), lasermikrotyöstö (mikroreiän halkaisija 0,005-0,1 mm, asennon tarkkuus ±0,001 mm), kemiallinen mekaaninen kiillotus CMP (pinnan karheus Ra0,001-0,01 μm), tarkkuuskokoonpano (submikronin tason paikannustarkkuus). Prosessin ohjaus: vakiolämpötilapaja (lämpötila ±0,5℃), kosteussäätö 40-60 %, pölytön taso Luokka 1000, tärinänvaimennus (värähtelyamplitudi <0,1μm).

Sovellusskenaariot

Erittäin tarkan koneistuksen sovelluskohteet: ilmailu (gyroskoopin roottorin pyöreys 0,0005 mm, dynaaminen tasapaino G0,1 luokka), optinen viestintä (optisen kuidun liittimen päätypinta Ra0,01 μm, välityshäviö <0,1 dB), puolijohde (kiekkoistukan tasaisuus ± 1 mm, lääketieteellisen pinnan tasaisuus ±1 mm, alipaine) Ra0.02μm, kulutuskestävyys >10 miljoonaa sykliä), tarkkuusinstrumentit (atomivoimamikroskoopin anturin kärjen säde 5-10nm). Olemme tarjonneet räätälöityjä erittäin tarkkoja työstöpalveluita Aerospace Science and Technology Groupille, Huaweille, ZTE:lle, BYD:lle ja muille yrityksille, joiden tuotteiden kelpoisuusaste on 99,98%.

Laitteen tekniset parametrit

Parametriluokka	Parametrien tiedot
Laitteen malli	Nanoform X
Ydinpaikannus	Erittäin tarkka timanttisorvaus- ja hiomakone optisille ja mekaanisille komponenteille
Akselin numero	5-akselinen (X, Y, Z, B, C)
Avaimen tarkkuus	Paikannustarkkuus ±0,1μm, toistettavuus ±0,05μm
Karajärjestelmä	Ilmalaakeroitu kara, pyörimistarkkuus <50nm
Ohjausjärjestelmä	Nanometritason liikkeenohjausjärjestelmä
Käsittelyalue	Työkappaleen enimmäishalkaisija 600 mm, maksimi työkappaleen paino 500 kg
Ydin etu	Saavuttaa optisen laatutason ei-rautametallien ja muovien pinnanlaadun
Tyypillinen sovellus	erittäin tarkka optisten linssien, peilien, tarkkuusmuottien työstö

Parametriluokka	Parametrien tiedot
Laitteen malli	UPL 150
Ydinpaikannus	Erittäin tarkka jyrsintä ja sorvauskomposiittikoneistus
Akselin numero	4-akselinen (X, Y, Z, C)
Avaimen tarkkuus	Koneistustarkkuus ±0,0001mm, pinnan karheus Ra0,01μm
Karajärjestelmä	Suurinopeuksinen ilmalaakeroitu kara, maksiminopeus 80 000 rpm
Rakenteelliset ominaisuudet	Graniittisänky, aktiivinen tärinänvaimennusjärjestelmä
CNC-järjestelmä	Siemens 840D sl
Tyypillinen sovellus	erittäin tarkka mikrokomponenttien työstö, tarkkuusanturit
