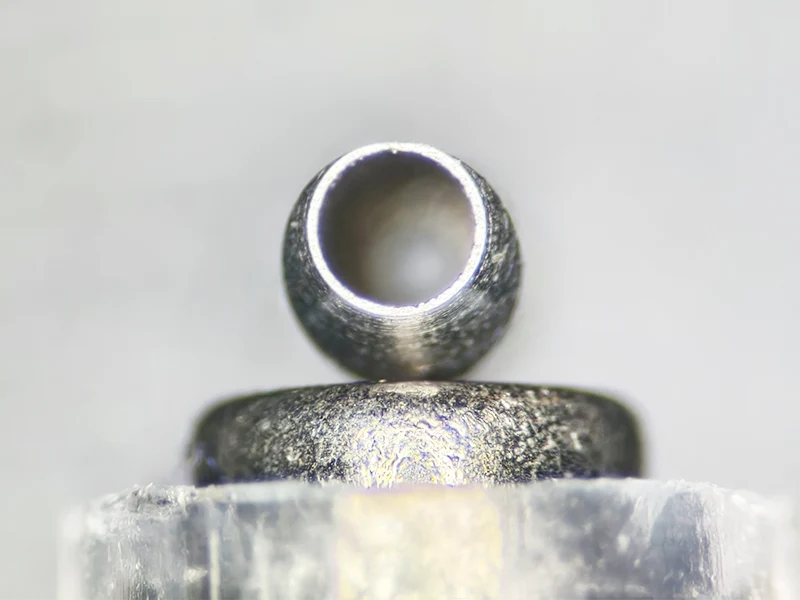

Epäkeskinen sorvaus CNC

Sanluo Precision on johtava epäkeskisen sorvauksen CNC valmistaja ja toimittaja Kiinassa, joka keskittyy epäkeskoisten osien CNC-sorvaustekniikkaan ja tarjoaa asiakkaille korkean tarkkuuden epäkeskosorvauksen CNC-palveluita. Tarjoamme ammattimaisia räätälöityjä CNC-sorvipalveluita autojen moottoreille, kompressoreille, pumpuille ja venttiileille, tekstiilikoneille ja muille teollisuudenaloille, jotka tukevat monimutkaisten ja vaikeiden osien räätälöintiä. Suoritamme monimutkaisten epäkeskorakenteiden sorvauksen täyttäen täysin epäkeskoisten osien huippuluokan valmistuksen tiukat vaatimukset.

Lähetä kysely

Tuotteen Kuvaus

Eksentrinen laadunvalvonta

Sanluo Precisionin käsittelylaitos valvoo tiukasti epäkeskosorvauksen CNC:n laatua: kiristyskorjaus käyttää mittakelloa säteittäisen juoksun < 0,01 mm ja aksiaalisen juoksun < 0,02 mm mittaamiseen kiristystarkkuuden varmistamiseksi; epäkeskotunnistuksessa käytetään kahta keskitappimittausta, mikrometriä epäkeskisyyden mittaamiseen tarkkuudella ±0,01 mm, V-lohkoa epäkeskoakselin enimmäis- ja minimihalkaisijan mittaamiseen epäkeskeisyyden laskemiseen, koordinaattimittauskonetta kahden keskipisteen koordinaattien mittaamiseen epäkeskisyyden ja epäkeskokulman laskemiseen tarkkuudella 3.00 mm; dynaaminen tasapaino epäkeskoisilla osilla on suuri keskipakovoima pyörimisen aikana ja vaativat dynaamista tasapainoa tasapainotarkkuudella G6.3-G16 tärinän vähentämiseksi; pinnan karheus Ra0,8-3,2 μm ilman tärinää tai työkalun jälkiä, sileä pinta; kovuuden tunnistus lämpökäsittelyn jälkeen kovuudella HRC25-55, tasainen kovuus ja normaali rakenne.

Aseman tarkkuus

Mittojen tarkkuus	OD	ID	T (C)	DP	SH
yksikkö: ±/mm	0.002	0.002	0.005	0.002	0.005
Geometrinen tarkkuus	Pyöreys	Koaksiaalisuus	Suoruus	Sylinterimäisyys	Samankeskisyys
yksikkö: ±/mm	0.002	0.003	0.002	0.003	0.002
Tuotantokapasiteetti	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl
Tuotantosykli	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää

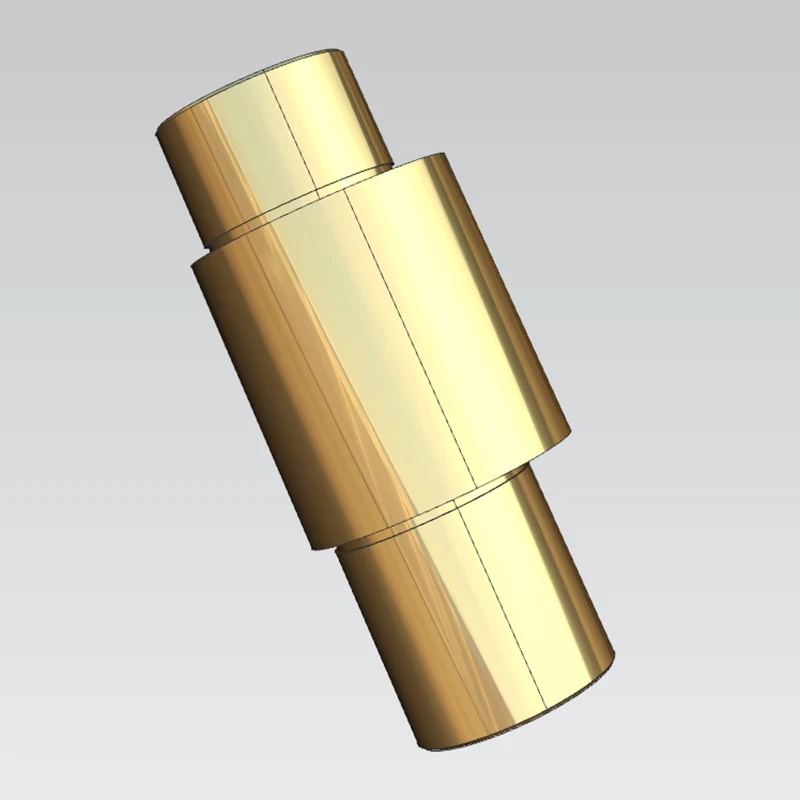

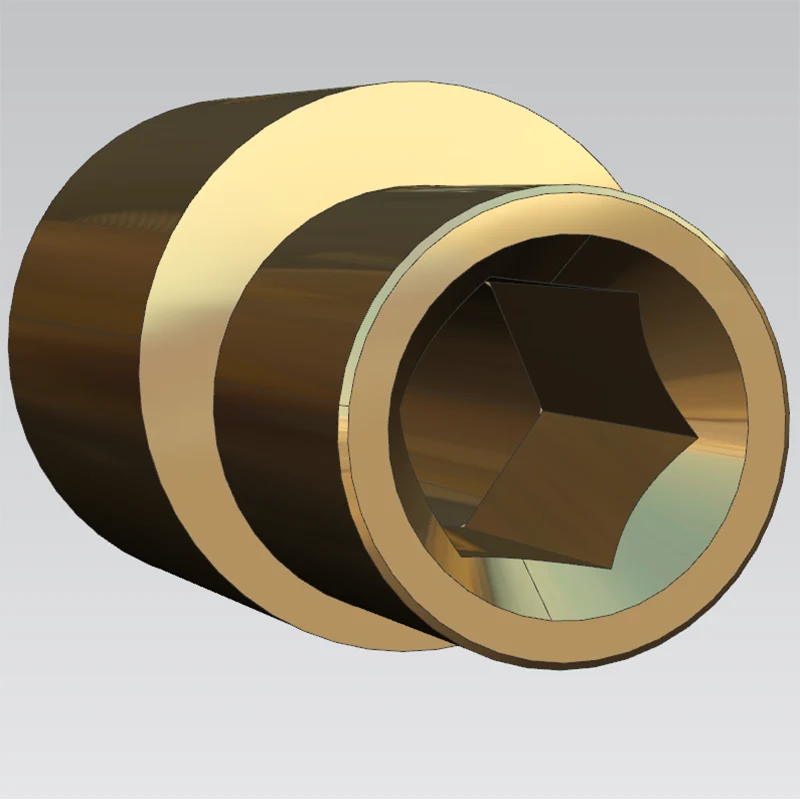

Epäkeskisten osien käyttö

Ammattimaisena epäkeskosorvauksen CNC-valmistajana Sanluo Precision palvelee eri toimialoja: automoottorit (kampiakselit, joiden epäkeskisyys on 30-80 mm ja useat epäkeskisyydet, kiertokangeiden ja päätappien epäkeskisyystarkkuus ±0,02 mm, dynaaminen tasapainoluokka G2.5-51 nokkaprofiililla, nokkakulma G2.5-51; tarkkuus 0,05 mm, pintakarkaisu HRC50-55), kompressorit (epäkeskoakselit, joiden epäkeskisyys on 5-30 mm männän edestakaisen liikkeen käyttämiseen, tarkkuus ±0,015 mm, pinta Ra0,8 μm; epäkeskoholkit sisäisellä ja ulkoisella venttiilillä, H, 7-pumpun epäkesko roottorit, joiden epäkeskisyys on 2-20 mm nesteen toimittamiseen tilavuuden muutoksen kautta, tarkkuus ±0,01 mm venttiilin avaamisen ja sulkemisen ohjaamiseen oikealla profiililla), tekstiilikoneet (epäkeskiset pyörät, joiden epäkeskisyys on 10-50 mm sukkulan edestakaisin liikkeen ohjaamiseen, tarkkuus tappikeskittymiseen ±0,0ss-stable; epäkeskinen jännityksen säätö). Tarjoamme ammattimaisia räätälöityjä CNC-sorvin työstöpalveluita maailmanlaajuisille asiakkaille.

Tekniset parametrit

Parametriluokka	Parametrien tiedot
Laitteen malli	NLX 2500
Ydinpaikannus	Erittäin joustava ja vakaa yleiskäyttöinen sorvaus, joka tukee raskasta leikkausta
Akselien lukumäärä	4-akselinen
Isku (X/Y/Z)	X-akseli 260 mm / Y-akseli ±60 mm / Z-akseli 795 mm
Koneistuskapasiteetti	Suurin sorvaushalkaisija Ø366 mm, kääntöpituus 705 mm, tanko Ø105 mm
Karajärjestelmä	Konfiguroitavissa suuren vääntömomentin turnMASTER-karalla, osakaran tanko, myös Ø105 mm
CNC-järjestelmä	Konfiguroitavissa Siemens SINUMERIK ONE- tai CELOS X -version MAPPS-järjestelmällä
Keskeiset edut	Erittäin jäykkä rakenne tuo suuren tarkkuuden; Y-akseli tukee sähkötyökalujen käsittelyä, kuten epäkeskojyrsintä ja poraus, erittäin joustavasti
Tyypilliset sovellukset	tarkkuus epäkeskosorvaus CNC-osat jne

Parametriluokka	Parametrien tiedot
Laitteen malli	DS-30Y
Ydinpaikannus	Tehokas "all-in-one" sorvausjyrsintäyhdistelmäratkaisu
Akselien lukumäärä	3-akselinen (Y-akselin ja C-akselin toiminnoilla)
Karajärjestelmä	Kaksoiskara, karan nopeus 4000 rpm, 4500 rpm
Koneistuskapasiteetti	Suurin työstöhalkaisija 254 mm
Tornijärjestelmä	Vakio 12-asemainen BMT65-torni
Y-akselin toiminto	Tukee epäkeskisiä jyrsintä-, poraus- ja kierretoimintoja
Keskeiset edut	Vastakkaiset karat tukevat täysin synkronista pyörimistä, mikä vähentää syklin aikaa; kustannustehokas
Tyypilliset sovellukset	tarkkuus epäkeskosorvaus CNC-osat jne
