Keskitön hionta

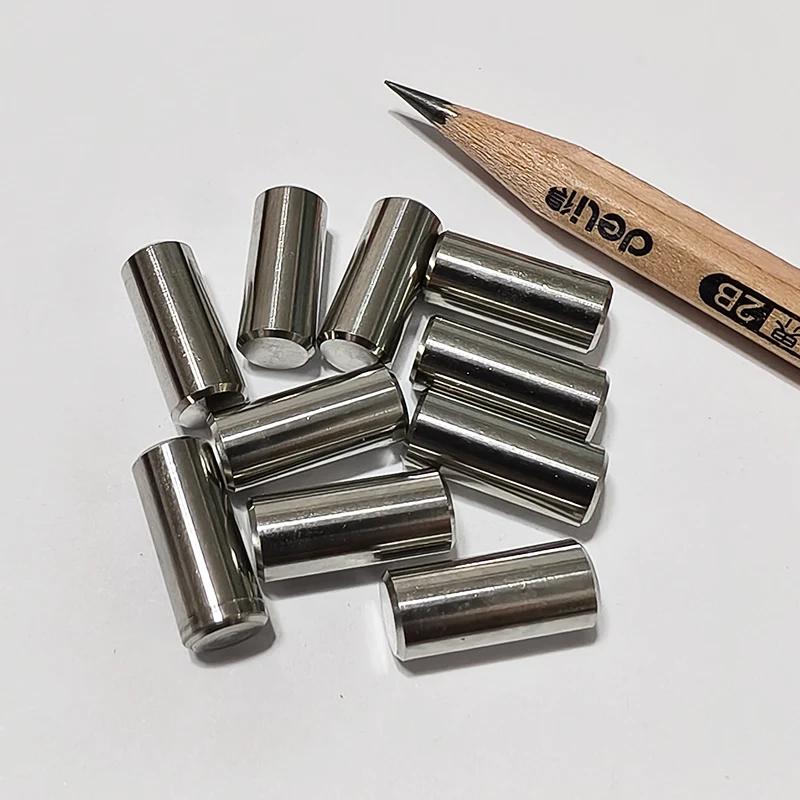

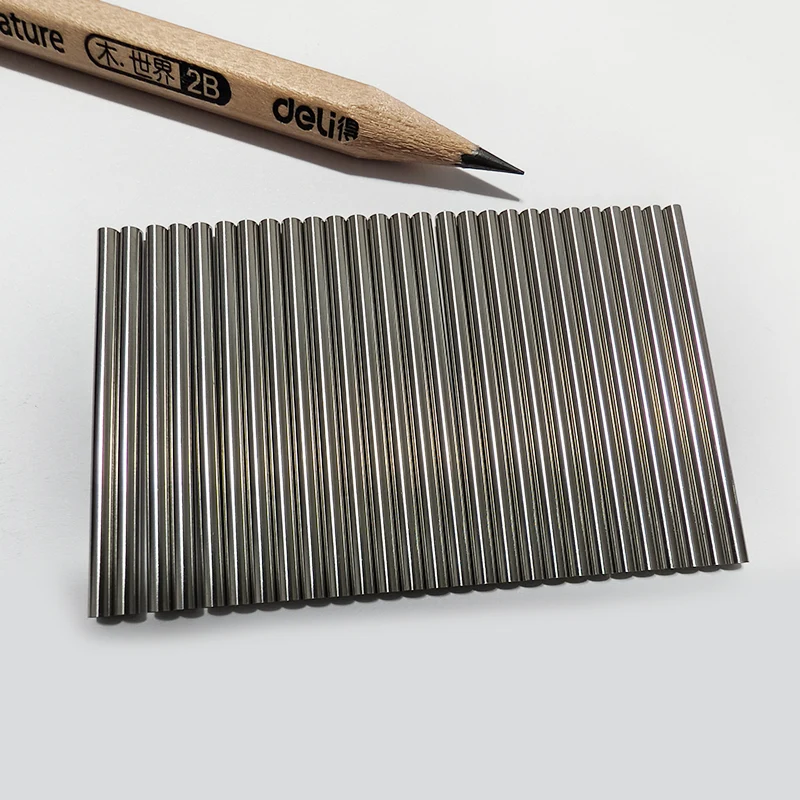

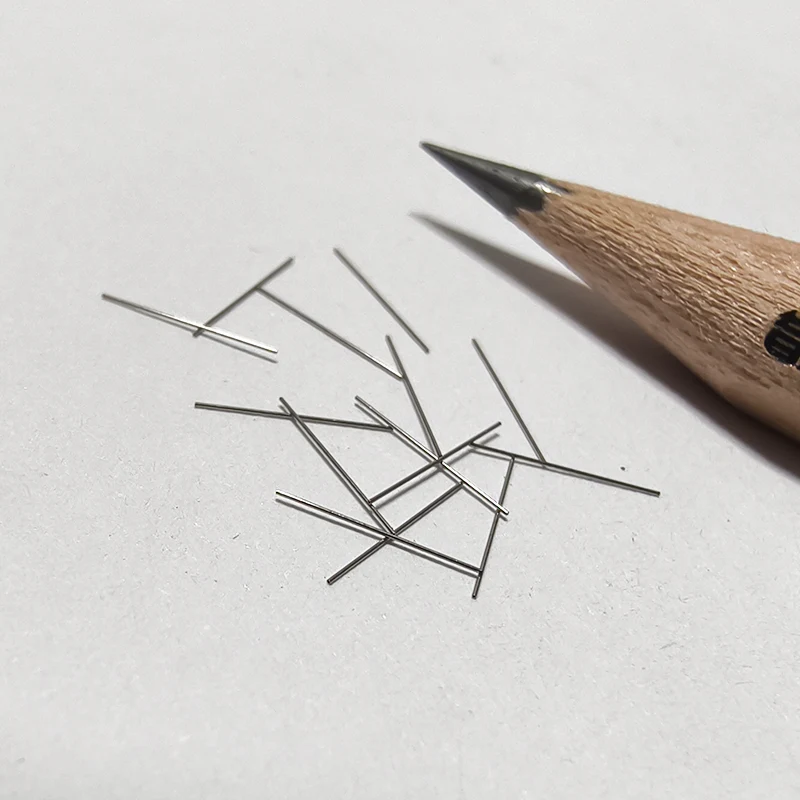

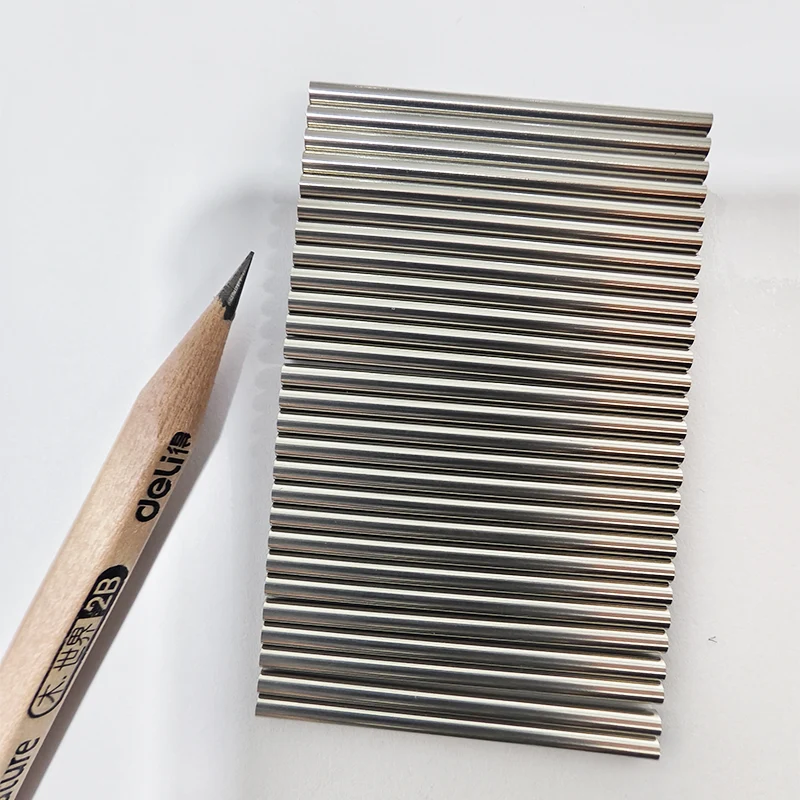

Sanluo Precision on ammattimainen keskittömän hionnan valmistaja ja toimittaja Kiinassa, jolla on 18 vuoden tekninen kertyminen lieriömäisten osien tarkkuushionnan alalla. Tarjoamme asiakkaillemme ammattimaisia räätälöityjä keskittömiä hiontakäsittelypalveluita. Olemme erikoistuneet hoikkien akselien, vakioosien ja vierintäelementtien massaräätälöintiin, joiden tuotantoteho on 3-5 kertaa suurempi kuin perinteisillä ulkopuolisilla sylinterimäisillä hiomakoneilla.

Lähetä kysely

Tuotteen Kuvaus

Olemme tarjonneet räätälöityjä keskittömiä hiontapalveluita yli 100 lääketieteen, puolijohdeteollisuuden ja optisen teollisuuden yritykselle tukemalla monimutkaisten ja vaikeiden osien räätälöintiä.

Aseman tarkkuus

Mittojen tarkkuus	OD	ID	T (C)	DP	SW
yksikkö: ±/mm	0.0005	0.002	0.002	0.002	0.002
Geometrinen tarkkuus	Pyöreys	Koaksiaalisuus	Suoruus	Sylinterimäisyys	Symmetria
yksikkö: ±/mm	0.0005	0.001	0.001	0.002	0.002
Tuotantokapasiteetti	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl	1 ~ 999999 kpl
Tuotantosykli	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää	3-20 päivää

Käsittelyperiaate ja tehokkuusetu

Sanluo Precisionin keskittömässä hiontaprosessissa otetaan käyttöön hiomalaikan, säätöpyörän ja tukilevyn kolmipistetukikäsittelyjärjestelmä. Työkappale voidaan hioa ulkopuolelta sylinterimäisesti ilman keskireiän sijoittelua. Hiomalaikka pyörii suurella nopeudella 30–35 m/s materiaalin poistamiseksi ja säätöpyörä pyörii samaan suuntaan hitaalla nopeudella 50–200 rpm työkappaleen ajamiseksi. Tukilevy tukee työkappaletta ja määrittää hiontapaikan. Aksiaalinen syöttö tapahtuu säätämällä tarkasti säätöpyörän kaltevuuskulmaa (0,5°-3°). Käytetään läpikierrehiontaa, jolloin työkappaleet tulevat jatkuvasti sisään toisesta päästä ja ulostulo toisesta päästä, ja koko prosessi on keskeytymätön. Verrattuna perinteisten hiomakoneiden toistuvaan kiinnitykseen, työkalun sisäänvetoon ja kommutointiin, keskitön hionta säästää yli 60 % apuajasta. Tukilevyn ja säätöpyörän muodostaman jäykän tukirakenteen kantokyky on 2-3 kertaa keskituen kantokyky, ja se voi toteuttaa syvähiontaa 0,5-2 mm:n yksipuoleisella varauksella, mikä sopii erityisen hyvin akselin osiin, joiden hoikkasuhde L/D on yli 10, mikä estää tehokkaasti taivutusmuodonmuutoksia.

Materiaalin sovellus

Ammattimaisena keskittömänä jauhatuslaitoksena Sanluo Precision on varustettu automaattisella lastaus- ja purkumanipulaattorijärjestelmällä, joka voi toteuttaa 24 tunnin miehittämättömän tuotannon ja täyttää suurten erien ja korkean sakeuden käsittelyvaatimukset.

Keskettömät hiontakäsittelypalvelumme kattavat ruostumattoman teräksen 316L/304, titaaniseoksen TC4, alumiiniseoksen 7075/6061, laakeriteräksen GCr15 ja muut materiaalit, joiden valmistuskapasiteetti kattaa sylinterimäiset osat, joiden halkaisija on Φ3-Φ150 mm, vuotuinen tuotantokapasiteetti 2 miljoonan kappaleen hionta täysin tiukat vaatimukset täyttävissä osissa.

Tekniset parametrit

Parametriluokka	Parametrien tiedot
Laitteen malli	GT-610 CNC
CNC-akseli	/ (Erittäin tarkka CNC-ohjaus)
Hiontakapasiteetti	Halkaisijaalue: 0,05 mm - 50,8 mm
Karajärjestelmä	Työpyörän teho: 15 hv (11 kW); Työpyörän nopeus: 500-2500 RPM
Tarkkuusindeksi	Pyöreys: parempi kuin 1,02 µm; Dian resoluutio: 0,1 µm
Automaatiotoiminto	Automaattinen pukeutuminen, automaattinen koon kompensointi, automaattinen pyörän tasapainotus
Muut ominaisuudet	Erittäin korkean jäykkyyden rullan ohjauskisko; voidaan integroida robottiin, syöttölaitteeseen jne
Tyypilliset sovellukset	tarkkuusosien keskitön hionta

Parametriluokka	Parametrien tiedot
Laitteen malli	OC-24BR-200
CNC-akseli	3-akselinen CNC tai 5-akselinen CNC
Hiontakapasiteetti	Halkaisijaalue: 1 mm - 100 mm
Karajärjestelmä	Hiomalaikan koko: φ610x205 (255) x 304,8 mm; Karamoottori: 15 kW (22 kW valinnainen)
Tarkkuusindeksi	Pyöreys jopa 0,5 µm; Mittatarkkuus jopa 2 µm
Automaatiotoiminto	Valinnainen portaalin syöttölaite, koneen ulkopuolinen lasermittauslaite
Muut ominaisuudet	Laitteen paino noin 5000 kg, tukeva rakenne, hyvä vakaus
Tyypilliset sovellukset	tarkkuusosien keskitön hionta
